Defeito:
Traço vertical na tela



Autor:
Junior de Fátima Lima - Ibitira - BA



Relato:

Em diversos televisores que este defeito é causado pelo capacitor de 100 µF x 35 V que entra em curto e está localizado no circuito vertical. No caso, o capacitor é o C401. Com sua troca, o televisor voltou a funcionar normalmente.

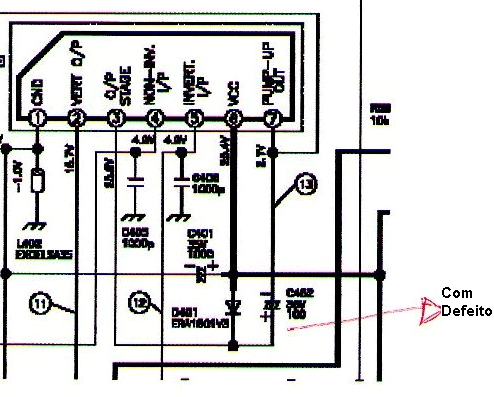

Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.
