Defeito: Sem trama e imagem na tela (saída de áudio normal)
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Ao ligar o televisor, constatei inicialmente que a fonte de alimentação estava gerando todas as tensões previstas no esquema elétrico. Prosseguindo as pesquisas e analisando o circuito, concluí que o defeito estava entre o amplificador de vídeo (T301) e o tubo de imagem (V-601), Ao medir as tensões nos terminais de T301, a tensão na base era igual a do emissor e da ordem de 3,0 V. No coletor medi uma tensão próxima de 120 V. Retirei o transistor T301 e após realizar testes de continuidade entre seus terminais, encontrei o emissor em curto com a base e o coletor aberto em relação aos outros terminais. Com a substituição deste transistor o funcionamento do televisor foi restabelecido.

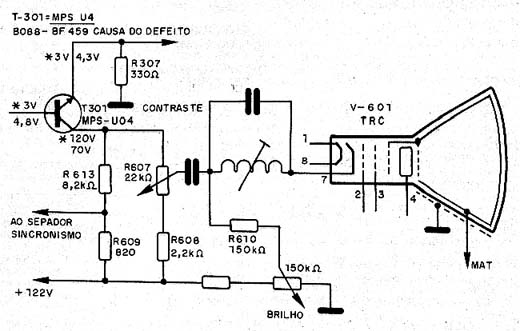

Diagrama do setor do aparelho fornecido pelo autor.
