Marca: Fresat
Defeito: Não aciona o servomotor
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Considerando o sintoma, comecei a análise verificando se o aparelho estava enviando o pulso para a mudança de polarização do motor. Não havia pulso. Tomando como referência o diagrama, localizei o circuito integrado U9, responsável pelo acionamento do servomotor, encontrando o pulso na sua saída (pino 5). Segui a trilha de circuito impresso do pino 5 até chegar ao trimpot VR4, encontrando-o aberto. Fiz a troca do trimpot e, com isso, o servomotor voltou a funcionar normalmente.

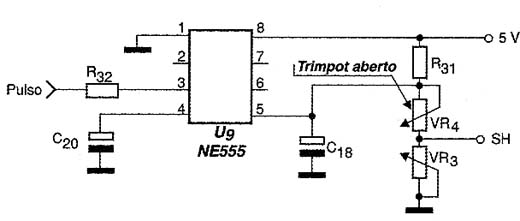

Diagrama do setor do aparelho desenhado pelo autor.
