Marca:
Freesat
Defeito:
Não funciona
Autor:
Alexandre José Nário - Jataúba - PE
Relato:
O relé, nos receptores de satélite, têm por função energizar uma tomada (fêmea) localizada na parte traseira do aparelho para alimentar o televisor. Com isso, basta ligar o receptor de satélite para que a TV também entre em funcionamento. Quanto ao defeito, segui o percurso da alimentação do relé RL101, encontrando o resistor R220 (4,7 Ω) aberto, impedindo portanto o acionamento do dispositivo. Feita sua troca o aparelho voltou a funcionar normalmente.

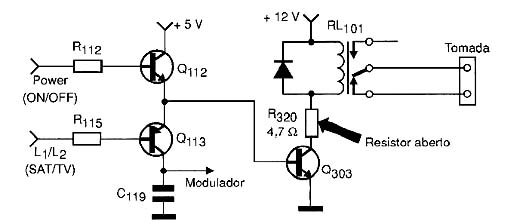

Diagrama do setor do aparelho fornecido pelo autor.
