Este artigo é uma continuação da série de artigos anteriores que trata de televisores analógicos antigos e de aparelhos de videocassete. Ele faz parte do livro Curso de TV e Vídeo que publicamos nos anos 80 visando os televisores analógicos e monitores de vídeo da época. O artigo tem interesse prático para os leitores que desejam reparar ou recuperar equipamentos antigos. Mais sobre o assunto pode ser obtido nesta seção e no livro disponível para download.
Diferentemente dos televisores, que praticamente não possuem partes mecânicas, os aparelhos de videocassete possuem um sistema mecânico tão importante quanto o circuito eletrônico.
De fato, a necessidade de se propulsionar a fita e também de girar a cabeça de leitura e gravação com uma velocidade determinada exigem que o mecanismo dos aparelhos de videocassete seja extremamente preciso, e por isso mesmo, muito delicado.
Assim, os leitores que desejarem trabalhar com este tipo de equipamento não só devem ter um preparo especial como também todas as ferramentas e equipamentos que permitam a remoção, ajuste ou colocação de qualquer peça, sem o perigo de danos.
Já vimos algumas dessas ferramentas, e agora falaremos de alguns ajustes e da limpeza de um equipamento, tarefas que não exigem nem muita habilidade (mas muito cuidado) nem equipamentos que estejam fora do alcance do iniciante. Para os que desejarem se profissionalizar na manutenção de videocassetes, o tempo mostrará que o equipamento mais importante na oficina é o osciloscópio (figura 1).
LIMPEZA E LUBRIFICAÇÃO
Algumas partes mecânicas de um aparelho de videocassete necessitam de lubrificação periódica. Normalmente estes intervalos são especificados pelos fabricantes em múltiplos de 500 horas, mas se você tentar fazer por conta própria este trabalho precisa ter um cuidado fundamental: deve ter certeza de quais são as peças que podem e que precisam ser lubrificadas. Para isso é importante ter o manual do fabricante, se possível com a indicação precisa destas peças.
A lubrificação de qualquer peça não recomendada pode ter efeitos desastrosos sobre o funcionamento do aparelho. Também deve ser usado somente o óleo recomendado pelo fabricante, como por exemplo o óleo Singer.
Qualquer excesso de óleo derramado deve ser imediatamente removido e com muito cuidado. São os seguintes os pontos de um videocassete que normalmente necessitam de lubrificação:
a) Carretéis
b) Rolete do Fast Forward
c) Polia da embreagem
d) Polia de Rewind
Limpeza da Cabeça de Vídeo
Este sem dúvida é um ponto crítico do videocassete e que deve ser abordado com extremo cuidado. Embora existam disponíveis no mercado sprays com substâncias especiais para a limpeza das cabeças de um videocassete, muitos fabricantes recomendam que esta tarefa seja realizada com cotonetes molhados em álcool metílico.

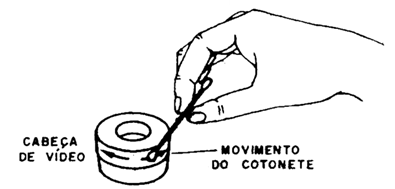

No entanto, este tipo de álcool é muito tóxico, devendo ser manuseado com extremo cuidado, o que leva os fabricantes a indicarem como alternativa o uso do álcool comum. Na figura 2 temos o modo de fazer a limpeza de uma cabeça de vídeo.
Desligue a alimentação do aparelho e, depois de abrir o gabinete dando acesso aos componentes internos, gire com cuidado, manualmente, a cabeça de vídeo até que ela fique numa posição conveniente para a limpeza. Depois molhe em álcool um cotonete e passe-o suavemente na cabeça ao mesmo tempo que a move para frente e para trás. A cabeça deve ser limpa por inteiro.
O movimento do cotonete deve ser sempre no sentido horizontal, e nunca verticalmente. A limpeza feita transversalmente ao movimento da fita pode causar danos à cabeça! A trajetória da fita também deve ser limpa, pois a passagem constante da mesma provoca o aparecimento de um depósito de partículas que devem ser removidas.
A superfície das guias da fita deve ser limpa com cuidado com um tecido macio embebido em álcool. Os roletes de pressão são limpos da forma indicada na figura 3, utilizando-se um tecido embebido em álcool. Para maior facilidade de limpeza, estes roletes podem ser retirados, bastando para isso tirar o parafuso que os prende.
Da mesma forma, os diversos carretéis do gravador podem ser removidos e limpos, bastando para isso retirar seus parafusos de fixação, como mostra a figura 4.
Atenção: nenhuma peça de um videocassete é colocada ou retirada com excesso de força. Se com força uma peça não sair, pare! Alguma coisa está errada no modo como ela está sendo retirada. Verifique se não existe algum parafuso adicional prendendo-a ou se não está fazendo força no sentido errado.
