Marca: Sentinela Eletrônica
Defeito: Não Funciona
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
O aparelho não acionava a lâmpada neon do oscilador, indicando o não funcionamento. Pesquisando o circuito da fonte de alimentação, encontrei os diodos retificadores bons, os fusíveis em bom estado, mas ao fazer o teste de R9/R10 e R11 de 5R6 x 1W encontrei-os abertos. Feita a troca destes componentes, o aparelho voltou a funcionar normalmente.

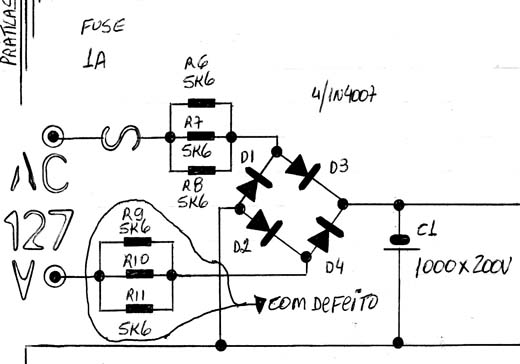

Diagrama do setor com defeito feito pelo autor.
