Curso de Eletrônica - Parte 7

Detalhes

Escrito por Newton C Braga

Placas de Circuito Impresso

7.1- Para que servem

Os componentes de uma montagem precisam de algum meio de sustentação mecânica e também de interligação de seus terminais, para que as correntes que precisam para funcionar sejam conduzidas.

Existem muitas técnicas de montagens que proporcionam sustentação mecânica e condução elétrica para os componentes de um circuito, mas a mais usada é a que faz uso das placas de circuito impresso. Uma placa de circuito impresso é feita de material isolante, fibra ou fenolite tendo em um dos lados uma fina capaz de cobre condutor.

Quando essa capa é corroída por processos especiais, que veremos mais adiante, se formam trilhas que fazem às vezes dos fios ligando os componentes segundo um padrão determinado. Na figura 1 mostramos uma montagem numa placa desse tipo.

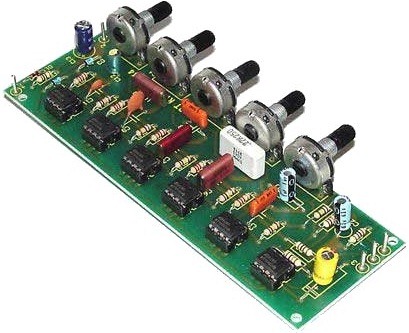

Uma montagem feita em placa de circuito impresso. A foto mostra o lado dos componentes.

Veja então que para cada circuito existe uma placa de circuito impresso diferente que determina o modo como os seus componentes devem ser interligados. Assim, um trabalho importante que temos na montagem dos circuitos é elaborar a placa, partindo de uma placa virgem, que tenha apenas a superfície completa cobreada e nela gravar as trilhas que correspondem ao circuito que desejamos montar. Para essa finalidade, o montador precisa contar com um desenho dessa placa, o qual deve transferir para o cobre. Para essa finalidade existem duas possibilidades: obter o desenho pronto ou criar esse desenho usando técnicas existentes para esta finalidade.
