Rádio AM com Dois Circuitos Integrados (ART1500)

Receptores experimentais de AM são muito fáceis de montar e não são críticos, tornando-se assim projetos ideais para cursos técnicos, matérias eletivas e para o experimentador iniciante. O circuito proposto neste artigo é ideal para isso, apresentando boa sensibilidade e excelente qualidade de som.

Dois circuitos integrados de baixo custo são utilizados na elaboração de um receptor que, em sua versão básica captará as estações locais de ondas médias, mas que pode ser adaptado para captar estações da faixa de ondas curtas.

Sua sensibilidade é excelente de modo que, na maioria dos casos ele não precisara sequer usar antena externa.

A potência de sida de áudio é alta, dada por um amplificador integrado de excelente qualidade de som.

Como se trata de projeto dedicado aos experimentadores e tem finalidades didáticas mostraremos a montagem feita em uma matriz de contatos.



Como Funciona

Os sinais captados pela bobina de antena ou pela antena externa são selecionados de modo a permanecer apenas o sinal da estação que se deseja ouvir.

O sinal é detectado e o áudio resultante é aplicado à entrada de um amplificador operacional de alta impedância de entrada e alto-ganho.

O ganho deste circuito é ajustado em P1, resultando assim num sinal capaz de excitar facilmente o amplificador de potência de áudio que é o segundo circuito integrado do projeto.

Este circuito integrado, que na realidade não precisa ser o TDA7052, mas até outro que o leitor disponha, amplifica o sinal e o aplica diretamente a um pequeno alto-falante.

A alimentação é feita por 4 pilhas pequenas.



Montagem

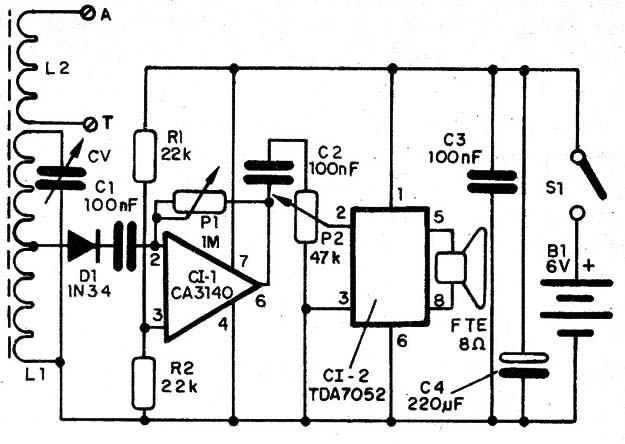

Na figura 1 temos o diagrama completo do receptor.



   Figura 1 – Diagrama completo do receptor
Figura 1 – Diagrama completo do receptor

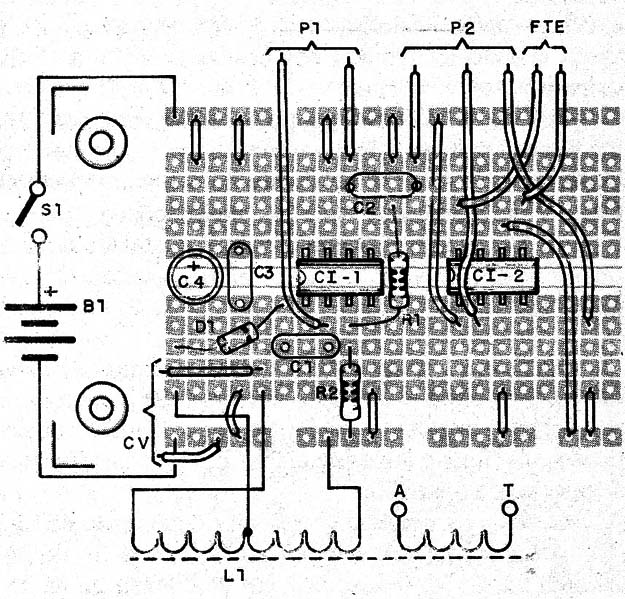

A montagem, tendo por base uma matriz de contatos, é mostrada na figura 2.



Figura 2 – Montagem em matriz de contatos
Figura 2 – Montagem em matriz de contatos



A bobina é formada por 30 + 70 espiras de fio 28 ou mais fino num bastão de ferrite de 1 cm de diâmetro e de 12 a 20 cm de comprimento.

O capacitor variável pode ser aproveitado de um radio AM fora de uso e o alto-falante de 8 Ω pode ser de 2,5 a 10 cm de diâmetro.

Os capacitores são todos cerâmicos, exceto C4 que é um eletrolítico para 6 V ou mais.

O diodo deve ser de germânio e pode ser usada uma segunda bobina de 20 espiras do mesmo fio no mesmo bastão de ferrite para conexão de uma antena externa e ligação à terra.



Prova e Uso

Basta ligar o circuito é ajustar CV para captar uma estação, P1 para melhor fidelidade de som e P2 para o volume desejado.

Para captar ondas curtas altere a bobina para 5 + 15 espiras do mesmo fio no mesmo bastão de ferrite.

Comprovado o funcionamento é só utilizar o aparelho.



CI-1 – CA3140 – Circuito integrado JFET

CI-2 – TDA7052- circuito integrado

D1 -1N34 – diodo de germânio

S1 – Interruptor simples

B1 – 6 V – 4 pilhas pequenas

CV – capacitor variável – ver texto

L1 e L2 – bobinas – ver texto

P1 – 1 M – potenciômetro

P2 – 47 k – potenciômetro

R1 e R2 – 22k Ω x 1/8 W – resistores – vermelho, vermelho, laranja

C1, C2 e C3 – 100 nF – capacitores cerâmicos

C4 – 220 µF – capacitor eletrolítico

FTE – 8 Ω – alto-falante pequeno

Diversos:

Matriz de contatos, suporte de pilhas, fios esmaltados, bastão de ferrite, fios, solda, etc.
