Vox (ART1532)

Vox é um circuito que aciona algum tipo de automatismo quando se fala diante de um microfone. Ele pode ser usado para acionar um sistema de gravação, um transmissor ou ainda um sistema de som ambiente de modo automático. O Vox que descrevemos neste artigo é muito sensível e pode ser alimentado por pilhas.

Descrevemos um circuito de Vox ou relé sônico muito sensível que emprega um microfone de eletreto e pode acionar como carga um relé.

Aos contatos do relé podem ser ligados os mais diversos automatismos como a chave de acionamento de um transmissor, gravador ou sistema de som.

O circuito utiliza componentes comuns podendo ser montado até mesmo numa matriz de contatos como projeto didático ou experimental.



Como Funciona

Um microfone de eletreto sensível é ligado à base de um transistor que funciona como amplificador.

A polarização da base deste transistor é ajustada de modo a se obter a sensibilidade desejada ao acionamento.

O sinal do coletor deste transistor é aplicado a um amplificador operacional cujo ganho é determinado por R3 e R5.

Quando se fala diante do microfone, as transições da tensão de saída do amplificador operacional são aplicadas ao diodo, no sentido de levar o transistor Q1 à condução.

Com isso o relé é acionado, comutando uma carga externa.

Para que o relé não oscile com o sinal, a base do transistor tem um capacitor de filtro que o leva a uma certa inércia.

Este capacitor deve ser alterado se houver tendência do circuito a oscilar ou a desligar entre as palavras faladas diante do microfone.



Montagem

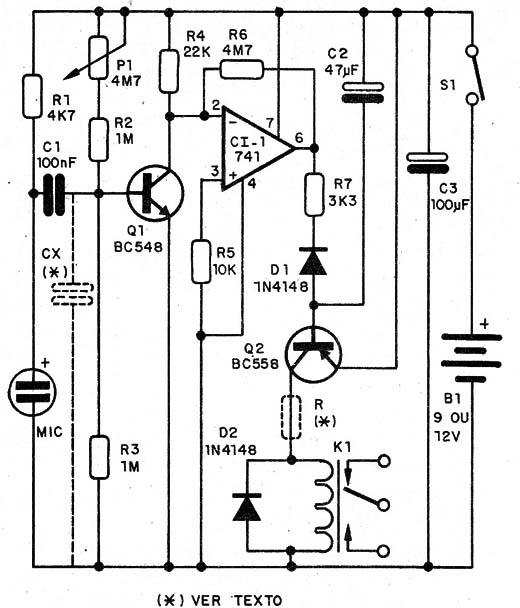

Na figura 1 temos então o diagrama complexo do Vox.



   Figura 1 – Diagrama completo do Vox
Figura 1 – Diagrama completo do Vox

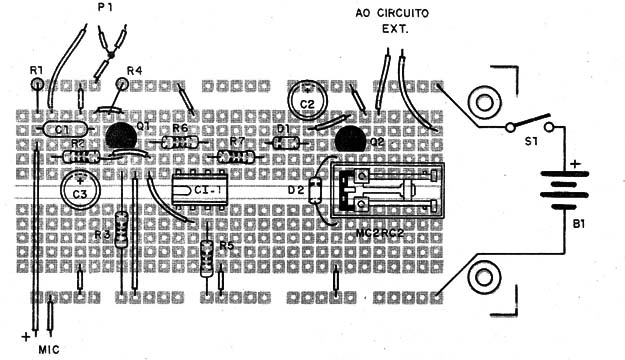

Numa primeira versão didática ou experimental, damos a disposição dos componentes numa matriz de contatos, conforme mostra a figura 2.



   Figura 2 – Disposição dos componentes numa matriz de contatos
Figura 2 – Disposição dos componentes numa matriz de contatos



Para esta versão foi utilizado um relé sensível DIL de 6 V que se encaixa diretamente na matriz.

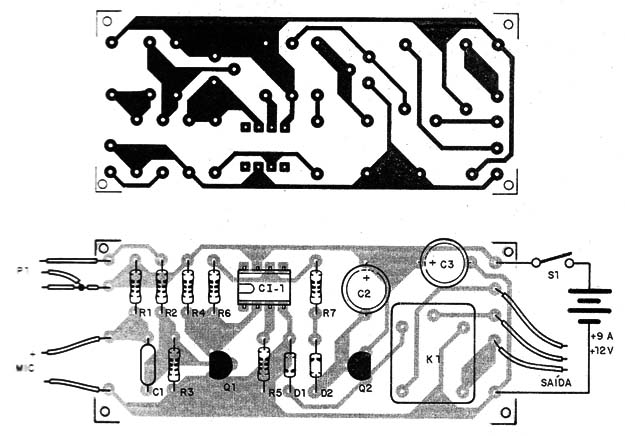

Para uma montagem em placa de circuito impresso, sugerimos a disposição mostrada na figura 3.



Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



Na montagem é importante observar a posição do circuito integrado e dos transistores.

A polaridade do relé e dos capacitores eletrolíticos também deve ser observada.

Os eletrolíticos são para 12 V ou mais e os resistores de 1/8 W.

O resistor R1 só será necessário se o circuito for alimentado com 9 V e o relé de 6 V.

O valor deste resistor, no caso, ficará entre 10 e 22 Ω.

Na figura 4 mostramos o modo de se conectar um LED ao circuito, para o caso de se desejar apenas uma demonstração com seu acionamento.



   Figura 4 – Acionamento de um LED
Figura 4 – Acionamento de um LED

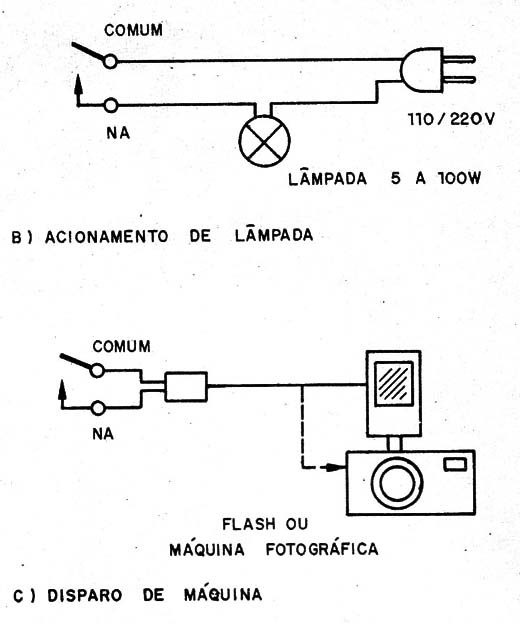

Para o acionamento de uma carga externa, por exemplo, acender uma lâmpada com a voz, temos as conexões mostradas na figura 5.



   Figura 5 – Acionamento de cargas externas
Figura 5 – Acionamento de cargas externas



Uma aplicação interessante é no disparo de uma máquina fotográfica que tenha entrada para disparador externo, mostrada na mesma figura.

Neste caso, ocorrerá o acionamento da máquina no instante em que alguém bater palmas ou gritar.

Para usar, basta ligar o aparelho e ajustar o ganho para que o relé feche seus contatos quando se falar diante do microfone ou ele captar algum tipo de ruído.

Instalado numa residência, ele pode acionar um alarme pelo ruído acidental feito por um intruso.



CI-1 – 741 – circuito integrado

Q1 – BC548 – transistor NPN de uso geral

Q2 – BC558 – transistor PNP de uso geral

D1, D2 – 1N4148 – diodos de uso geral

K1 – Relé de 6 ou 12 V – 50 a 100 mA

MIC – microfone de eletreto de dois terminais

P1 – 4M7 – trimpot

S1 – Interruptor simples

B1 – 6 a 12 V – pilhas, bateria ou fonte

R1 – 4k7 x 1/8 W – resistor – amarelo, violeta, vermelho

R2, R3 – 1 M Ω x 1/8 W – resistor – marrom, preto, verde

R4 – 22 k Ω x 1/8 W – resistor – vermelho, vermelho, laranja

R5 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

R6 – 4M7 x /8 W – resistor – amarelo, violeta, verde

R7 – 3k3 x 1/8 W – resistor – laranja, laranja, vermelho

Rx = ver texto

C1 – 100 nF –capacitor de poliéster ou cerâmico

C2 – 47 µF – capacitor eletrolítico

C3 – 100 µF – capacitor eletrolítico

Diversos:

Placa de circuito impresso ou matriz de contatos, suporte de pilhas, caixa para montagem, fios, solda, etc.
