Este circuito pode ser usado num link óptico de dados até 40 kHz.
O circuito usa como sensor um foto-diodo, mas podem também ser usados fototransistores.
O sensor deve ser instalado num tubo opaco com lente convergente para se obter maior sensibilidade e diretividade e com isso maior alcance também.
Observe que este circuito não necessita de fonte simétrica de alimentação e amplificadores operacionais equivalentes podem ser utilizados.

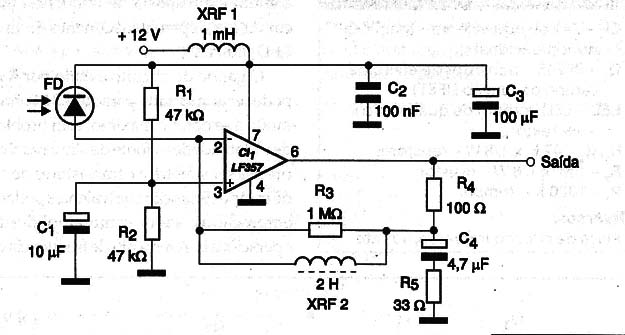

Na figura 1 temos o diagrama completo do receptor.
Figura 1

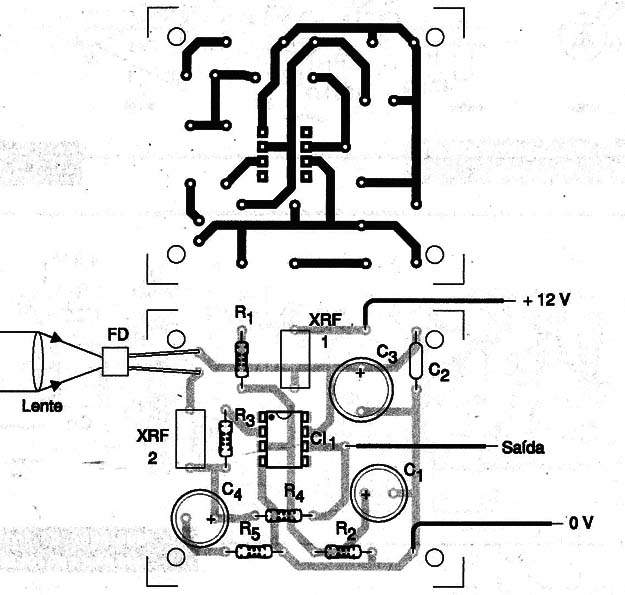

Na figura 2 temos uma sugestão de placa de circuito impresso.
Figura 2

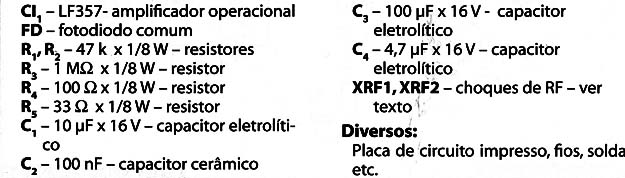

Como os dados são transmitidos em frequências algo elevadas, cuidados com os cabos de sinais devem ser tomados.
