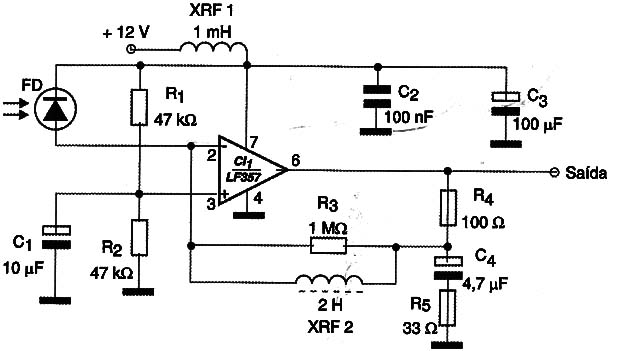

Com o circuito apresentado na figura 1 sinais modulados em frequências até 40 kHz podem ser recebidos com facilidade. Trata-se de bloco ideal para poder receber sinais modulados de controles remotos de TV.
Amplificadores operacionais equivalentes podem ser usados. A fonte de alimentação não precisa ser simétrica e o foto diodo deve ser de tipo capaz de operar com a frequência dos sinais a serem recebidos.
Os choques de RF são importantes, podendo ser usados tipos comerciais. O choque de 2 H pode ser o enrolamento primário de um pequeno transformador comum de alimentação. Devem ser feitas experiências com este componente no sentido de se obter a melhor resposta de freqüência.

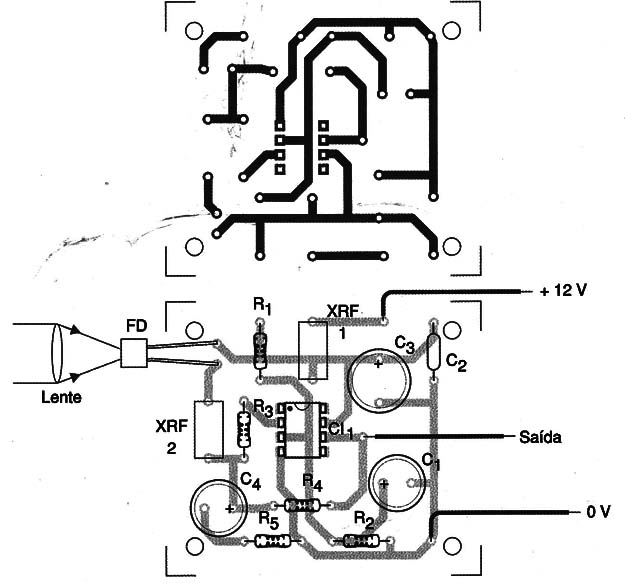

Na figura 2 damos uma placa de circuito impresso para a montagem desse receptor.
O foto-sensor deve ser dotado de recursos ópticos, como lentes, que concentrem a radiação recebida de modo a se obter maior sensibilidade e diretividade.
O resistor R3 determina o ganho do circuito, podendo eventualmente ser alterado.
CI-1 – LF357- amplificador operacional
FD – foto-diodo comum
R1, R2 – 47 k Ω x 1/8 W – resistores
R3 – 1 M Ω x 1/8 W – resistor
R4 – 100 Ω x 1/8 W – resistor
R5 – 33 Ω x 1/8 W – resistor
C1 – 10 µF x 16 V – capacitor eletrolítico
C2 – 100 nF – capacitor cerâmico
C3 – 100 µF x 16 V - capacitor eletrolítico
C4 – 4,7 µF x 16 V – capacitor eletrolítico
XRF1, XRF2 – choques de RF – ver texto
Diversos:
Placa de circuito impresso, fios, solda, etc.
