Nos circuitos de corrente contínua os SCRs, para serem desligados, precisam ter sua alimentação cortada ou ainda terem seu anodo e catodo curto-circuitados para que a tensão entre eles caia a um valor suficientemente baixo para cortar a corrente.

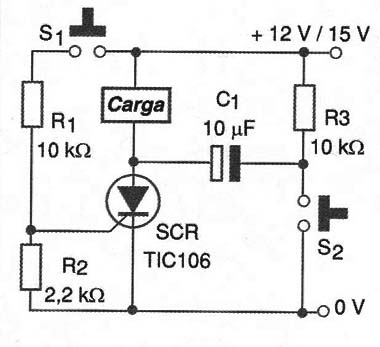

No circuito mostrado na figura 1 fazemos o acionamento do circuito pressionando por um momento S1.
O desligamento é feito pressionando-se S2 quando, a corrente de descarga do capacitor curto-circuita o SCR desligando-o.
Trata-se de um eficiente meio de se desligar remotamente circuitos de corrente contínua alimentados por SCRs.
Para um TOC106 a corrente máxima recomendada é da ordem de 3 A. Lembramos que existe uma queda de tensão de aproximadamente 2 V no SCR que deve ser compensada na alimentação.
O SCR precisa de radiador de calor e a tensão de operação do capacitor deve ser maior que a usada na alimentação.

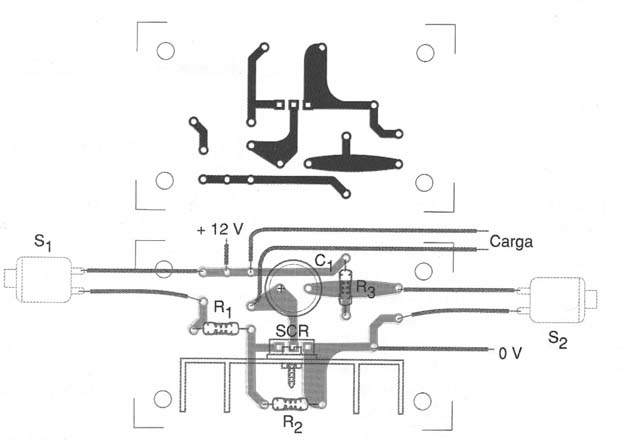

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação deste mini projeto.
SCR – TIC106 – diodo controlado de silício
C1 – 10 µF x 16 V – capacitor eletrolítico
R1, R3 – 10 k Ω x 1/8 W – resistor
R2 – 2,2 k Ω x 1/8 W – resistor
S1, S2 – Interruptores de pressão NA
Diversos:
Placa de circuito impresso, radiador de calor para o SCR, fios, solda, etc.
