Este circuito detecta pulsos rápidos de luz, de um relâmpago, farol ou mesmo um meteoro para os que gostam de observações astronômicas.
O circuito é muito sensível e pode ter grande diretividade se o sensor for montado num tubo opaco com uma lente convergente.
O ajuste da sensibilidade é feito em P1.
O circuito emite um tom por um tempo determinado por C2. Na condição de espera o consumo do aparelho é muito baixo.
Qualquer foto-transistor pode ser usado como sensor.
A alimentação pode ser feita com 4 pilhas ou fonte de pelo menos 100 mA.
Na figura 1 temos o diagrama completo do detector de pulsos de luz.
Figura 1 – Placa de circuito impresso do Detector de Pulsos de Luz

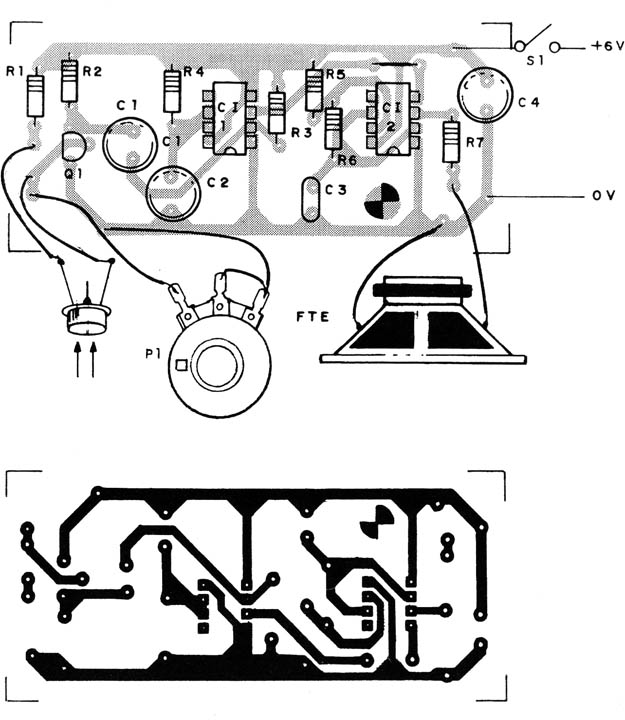

A montagem pode ser feita com base numa placa de circuito impresso, como a sugerida na figura 2.
Figura 2 – Montagem numa placa de circuito impresso
