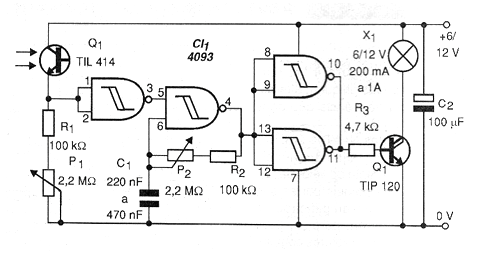

O circuito mostrado na figura 1 ativa uma pequena lâmpada indicadora que passará a piscar quando a iluminação ambiente é reduzida. O ponto de disparo do circuito é determinado por P1 e a freqüência das piscadas é ajustada em P2.








O sensor é um foto-transistor comum que, para maior eficiência deve ser montado num tubo e apontado para o local em que se deseja monitorar a luz. Esse sensor não pode receber a luz da própria lâmpada que alimentada para que não ocorram realimentações, capazes de instabilizar o circuito.

Para lâmpadas até 50 mA pode ser usado um BC548 e para lâmpadas de 200 mA a 1 A, deve ser usado um Darlington de potência, como o TIP120, montado num radiador de calor.

O consumo em repouso é muito baixo. O consumo, quando ativado, depende apenas da lâmpada usada. Assim, para alimentação de lâmpadas maiores deve ser usada fonte ou bateria.

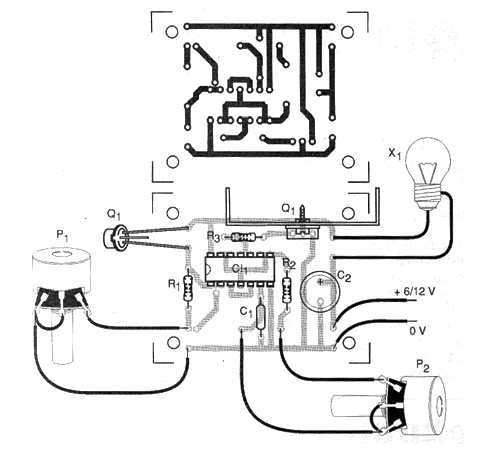

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem do interruptor noturno. No desenho da placa prevemos a utilização do TIP120. Transistores equivalentes podem ter terminais diferentes, exigindo alterações da placa.










A tensão de alimentação deve ser de acordo com a lâmpada usada, podendo ficar entre 6 e 12 V para as aplicações comuns.

Para ajustar o aparelho, basta cobrir o sensor e atuar sobre P1 para determinar o disparo do circuito. Depois, ajusta-se P2 para a freqüência das piscadas.



Semicondutores:

CI-1 – 4093 – circuito integrado

Q1 – TIL414 ou qualquer foto-transistor comum

Q2 – TIP120 – transistor NPN Darlington de potência – ver texto



Resistores: (1/8 W, 5%)

R1, R2 – 100 k Ω – marrom, preto, amarelo

R3 – 4,7 k Ω – amarelo, violeta, vermelho

P1, P2 – 2,2 M Ω – trimpots



Capacitores:

C1 – 220 nF a 470 nF – capacitor cerâmico ou poliéster

C2 – 100 µF x 12 V – capacitor eletrolítico



Diversos:

Placa de circuito impresso, caixa para montagem, fonte de alimentação (pilhas, fonte ou bateria), fios, solda, etc.
