Este circuito ultra-simples serve para demonstrar o princípio de funcionamento de um transformador, gerando alta tensão suficiente para acender uma pequena lâmpada neon a partir de pilhas comuns.
O circuito apresentado utiliza um vibrador de construção caseira para produzir uma corrente contínua intermitente que, aplicada a um transformador gera tensões capazes de acender uma pequena lâmpada neon.
Na verdade, o circuito também acenderá lâmpadas fluorescentes até 15 W, mesmo as que já não funcionam mais quando ligadas à rede de energia.
O capacitor ajuda na operação de modo intermitente, fazendo o circuito funcionar como um pulsador, sendo seu valor obtido experimentalmente na faixa de 10 a 47 µF.

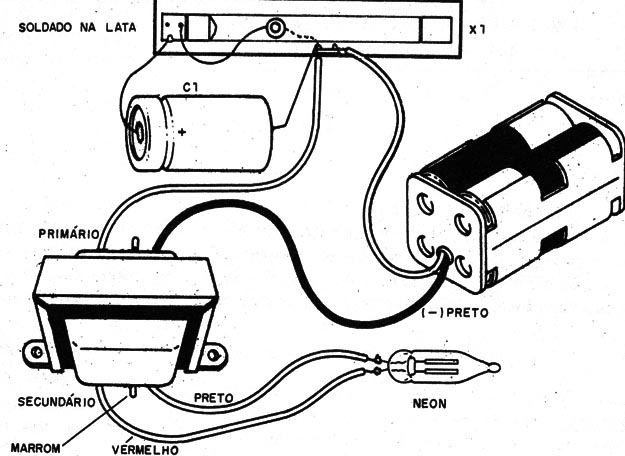

Na figura 1 temos o aspecto da montagem.

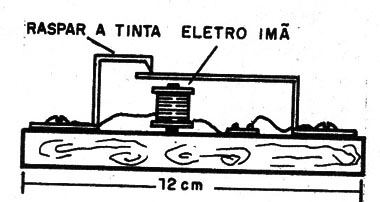

A montagem do vibrador é detalhada na figura 2.
Usamos lata cortada com muito cuidado com uma tesoura apropriada e a bobina é formada por 200 a 500 espiras de fio 32 num prego ou parafuso grosso.
A base é uma tabuinha de 5 x 15 cm aproximadamente.
O transformador pode ser de qualquer tipo com secundário de 5 a 12 V com 100 a 300 mA de corrente e primário tanto de 110 V como 220 V.
O circuito também serve como excitador de nervos, dando um bom choque em quem segurar os fios de saída.
Um potenciômetro de 47 k poderá ser ligado à saída para controlar a intensidade dos choques.
O circuito poderá servir de base para um interessante trabalho para feira de ciências.
T1 – Transformador – ver texto
V1 – Vibrador – ver texto
C1 – 10 47 µF x 12 V – capacitor eletrolítico
B1 – 4 pilhas pequenas ou médias
Diversos:
Fios, solda, suporte de pilhas, etc.
