Este circuito é indicado para demonstrações do princípio de funcionamento de um flip-flop R-S com tecnologia TTL. O circuito tem por base duas das quatro portas NAND disponíveis num 7400, de fácil obtenção e baixo custo.

A alimentação do circuito deve ser feita com tensão de 5 V e a indicação de funcionamento é obtida através de LEDs.

Este circuito, na verdade, é uma memória de 1 bit, e diversos deles podem ser usados para demonstrar numeração binária ou memorizar informações num circuito simples.

A combinação de estado é feita levando-se as entradas 1 e 5 ao nível baixo, ou seja, aterrando através de uma chave externa.

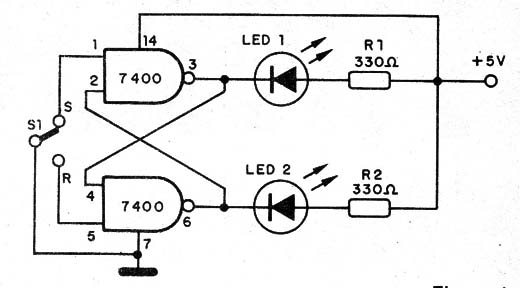

Na figura 1 temos o diagrama completo do flip-flip TTL.



   Figura 1 – Diagrama completo do flip-flop
Figura 1 – Diagrama completo do flip-flop

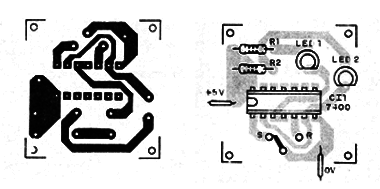

A montagem pode ser feita numa matriz de contatos, ou mesmo numa placa de circuito impresso com a disposição de componentes mostrada na figura 2.



   Figura 2 – Montagem em placa de circuito impresso
Figura 2 – Montagem em placa de circuito impresso



Lembramos que o 7400 tem mais duas portas NAND iguais que podem ser aproveitadas num segundo flip-flop ou ainda célula de memória.

Os resistores são de 1/8 W e os LEDs podem ser cores diferentes.

Para usar o aparelho, basta levar a chave S1 para a posição R ou S conforme a comutação desejada.

CI-1 – 7400 – circuito integrado TTL

LED1, LED2 – LEDs comuns de qualquer cor

R1, R2 – 330 Ω x 1/8 W – resistores – laranja, laranja, marrom

S1 – chave de 1 pólo x 2 posições



Diversos:

Placa de circuito impresso, fonte de 5 V, fios, solda, etc.
