Esta é uma montagem para quem está aprendendo eletrônica ou precisa de um circuito simples que faça dois LEDs piscar alternadamente. O circuito é alimentado por 4 pilhas ou fone e utiliza apenas dois transistores e alguns componentes passivos.

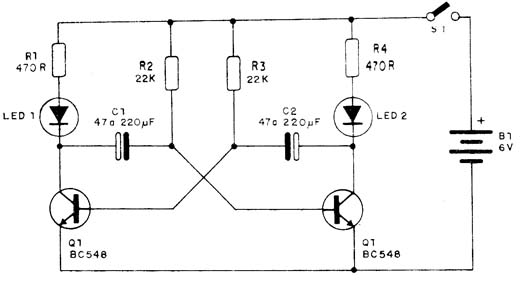

O que temos é um multivibrador astável cuja frequência é determinada basicamente pelos capacitores C1 e C2. Se estes capacitores tiverem valores pequenos (47 µF) as piscadas serão rápidas e se tiverem valores maiores (220 µF ou 470 µF), as piscadas serão mais lentas. Nesta faixa de valores você pode experimentar os capacitores que quiser.



Figura 1
Figura 1



O brilho dos LEDs é dado por R1 e R4, mas não é conveniente reduzir para menos de 470 ? estes resistores. Com valores maiores teremos menor brilho e menor consumo de energia das pilhas.

Os resistores R2 e R3 também não são críticos podendo ser experimentados valores entre 15k e 47k.

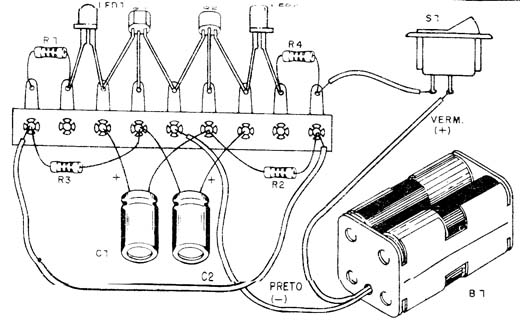

Na figura 2 temos a montagem numa ponte determinais. Nesta montagem é preciso observar a posição dos transistores, polaridade dos LEDs e capacitores além da bateria.



Figura 2
Figura 2



Instale seu pisca-pisca numa caixinha plástica para maior facilidade de uso.



Q1, Q2 - BC548 ou equivalente - transistor NPN de uso geral

LED1, LED2 - LEDs comuns de qualquer cor.

C1, C2 - capacitores eletrolíticos para 6 V ou mais - ver texto

B1 - 6 V - 4 pilhas pequenas

S1 - Interruptor simples

R1, R4 - 1 k ? - resistores (marrom, preto, vermelho)

R2, R3 - 22k ? - resistores (vermelho, vermelho, laranja)

Diversos:

Ponte de terminais, suporte para 4 pilhas pequenas, fios, caixa para montagem, etc.
