Luz Noturna Automática (MIN122)

Este é um projeto de utilidade no lar, na loja ou num jardim. Com ele temos o acendimento automático de uma lâmpada incandescente (não use outro tipo) ao anoitecer e o desligamento ao amanhecer.

Lâmpadas incandescentes até 100 W podem ser controladas e na condição de espera, ou seja, durante o dia, o consumo de energia é praticamente nulo.

O circuito usa como sensor um LDR que, ao ser escurecido, dispara o SCR e com isso temos o acendimento da lâmpada. Na verdade, o SCR usado admite lâmpadas maiores, mas operando com certa folga ele não precisa de um grande radiador de calor.

O LDR deve ser instalado de modo que a luz a lâmpada que ele controla não possa ser percebida, pois se isso ocorrer, o circuito oscilará com a lâmpada piscando.

O ajuste da sensibilidade ao disparo é feito através de um potenciômetro.

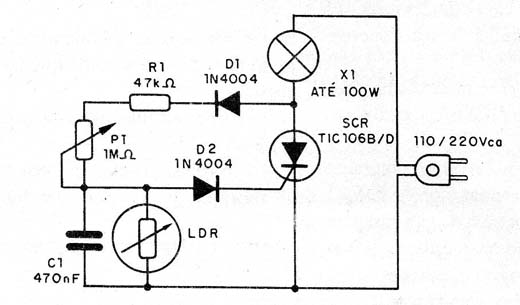

Na figura 1 temos o circuito completo do aparelho que pode operar tanto na rede de 110 V como 220 V.

Figura 1

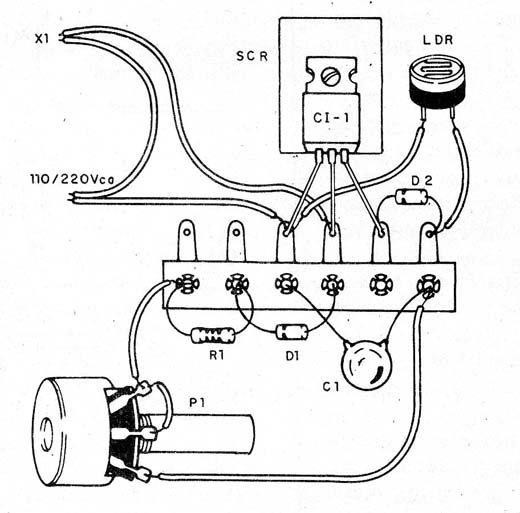

A disposição dos componentes numa ponte de terminais é mostrada na figura 2.

Figura 2

O SCR deve ter sufixo B se a rede for de 110 V e sufixo D se a rede for de 220 V. O capacitor C1 deve ter uma tensão de trabalho de 250 V ou mais e o LDR pode ser de qualquer tipo ou tamanho.

Esse LDR deve ser instalado num tubinho opaco e apontado para o céu para detectar o escurecimento e quando clareia. Para testar é só ligar o aparelho, ir tampando e descobrindo o LDR ao mesmo tempo que se ajusta a sensibilidade.

Observamos que o brilho da lâmpada não será máximo quando acesa, pois o controle do SCR e de meia onda.
