O circuito apresentado mantém em carga lenta uma bateria pequena de moto ou carro, ou um conjunto de pilhas Nicad, e quando ocorre o corte de energia, automaticamente ele alimenta uma ou mais pequenas lâmpadas de emergência. Simples de montar ele usa material de baixo custo.
O transformador tem dupla finalidade: fornecer energia para a carga lenta da bateria, cuja corrente é dada por R1 e, ao mesmo tempo, manter ativado o relé K1 que desliga a luz de emergência.

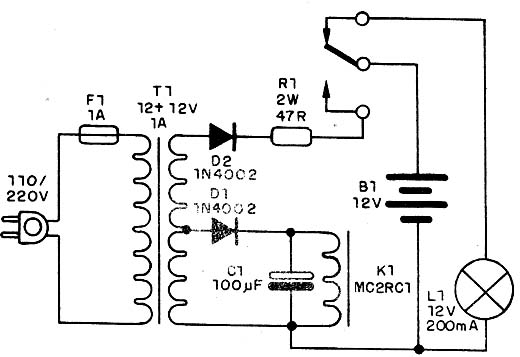

Quando não há tensão no primário do transformador, o relé abre seus contatos, interrompendo o circuito de carga e ligando a bateria a uma pequena lâmpada. Se a bateria for de 12 V, lâmpadas internas de carro podem ser usadas. Na figura 1 temos o diagrama completo do aparelho.

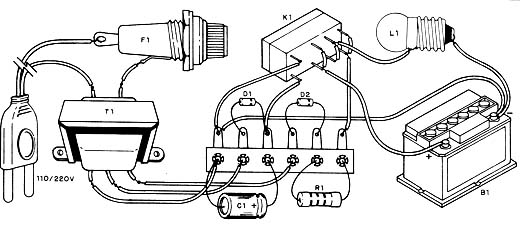

A disposição dos componentes e a soldagem dos menores numa ponte de terminais são mostradas na figura 2.
O relé recomendado é de 6 V com 100 mA de bobina (Metaltex) e o transformador tem secundário de 6 + 6 V com 1 A de corrente. Os demais componentes são comuns.
D1, D2 - 1N4002- diodos de silício
C1- 100 µF x 12 V - capacitor eletrolítico
K1- Relé de 6 V - Metaltex
R1- 47 Ω x 2 W- resistor
B1- Bateria de 12 V
T1- Transformador - ver texto
F1- 1 A - fusível
Diversos: soquete para a lâmpada, suporte para o fusível, ponte de terminais, cabo de força, fios, solda, etc.
