Este simples circuito alimentado por pilhas faz piscar uma lâmpada neon numa velocidade que varia entre algumas piscadas por segundo até uma piscada a cada 5 segundos ou mais, dependendo dos valores dos componentes usados. Simples de montar, o aparelho pode ter algumas utilidades interessantes.

Um modo de se determinar a velocidade de rotação de um motor é através de um aparelho denominado estroboscópio. Quando se ilumina com uma luz pulsante um hélice em movimento ou uma roda que possua uma marca, ocorre um fenômeno importante. O movimento da roda ou hélice é paralisado visualmente quando a rotação se torna múltiplo da frequência das piscadas.

Se calibrarmos o circuito que produz as piscadas em termos de frequência ou rotações podemos medir a rotação do objeto.

O aparelho descrito [e um estroboscópio muito simples, mas que pode ser calibrado e aperfeiçoado para ser usado na bancada ou em outras aplicações importantes. A vantagem deste circuito é que a lâmpada neon pode piscar numa velocidade muito maior do que uma lâmpada comum, que não se aplica a este projeto. Na figura temos o diagrama completo do estroboscópio com lâmpada neon.

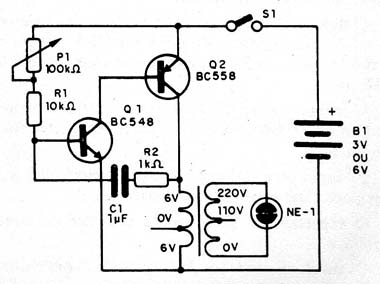

Figura 1 - Diagrama do estrobo-neon
Figura 1 - Diagrama do estrobo-neon



Na figura 2 temos a sua montagem com base numa ponte de terminais. O transformador é do tipo de fonte de alimentação com secundário de 5 a 9 V e corrente de 50 a 250 mA.

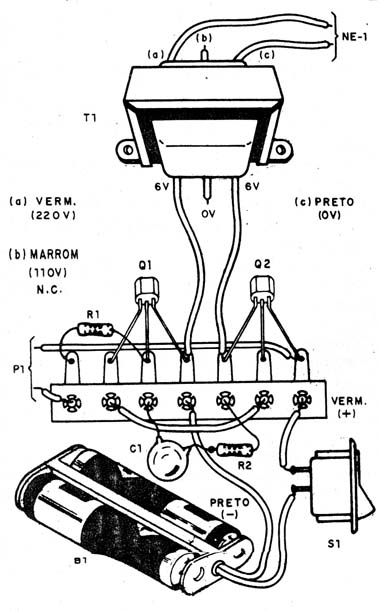

Figura 2 - Montagem em ponte de terminais
Figura 2 - Montagem em ponte de terminais



A lâmpada neon é comum NE-2H mas pequenas lâmpadas fluorescentes de 2 a 5 W também piscarão quando usadas neste circuito. Podemos obter mais potência trocando Q2 por um BD136 com dissipador e alimentando o circuito com uma tensão de 12 V. Pode-se modificar a faixa de frequências alterando C1 que pode assumir valores entre 47 nF e 2,2 nF neste circuito.



Q1 - BC548 - transistor NPN de uso geral

Q2 - BC558 - transistor PNP de uso geral

NE-1 - Lâmpada neon comum - ver texto

T1 - Transformador - ver texto

P1 - 100 k Ω - trimpot ou potenciômetro

R1 - 10 k Ω x 1/8 W - resistor - marrom, preto, laranja

R2 - 1 k Ω x 1/8 W - resistor - marrom, preto, vermelho

C1- 1 µF - capacitor de poliéster

B1 - 3 a 6 V - pilhas - ver texto

S1 - Interruptor simples

Diversos: ponte de terminais, suporte de pilhas, fios, solda, etc.
