Se bem que existam LEDs bicolores com pisca-pisca já incluído, numa aplicação prática eles podem não estar acessíveis.

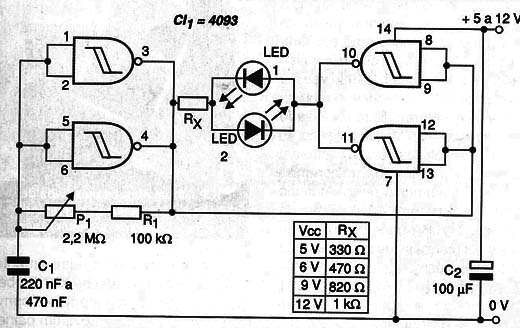

O circuito que mostramos na figura 1 oferece uma solução rápida e simples para se fazer dois LEDs (de cores diferentes ou não) piscarem alternadamente numa freqüência que pode ser ajustada numa ampla faixa de valores.








A freqüência depende de C1 e também do ajuste do trimpot P1.

O resistor Rx de limitação de corrente nos LEDs depende da tensão de alimentação e seu valor é dado pela tabela junto ao diagrama.

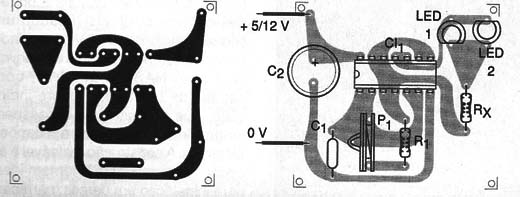

Na figura 4 damos uma sugestão de placa de circuito impresso para implementação deste circuito.








Observamos que a fixação do resistor entre os pinos 4 e 6 possibilita a obtenção de freqüência fixa com maior economia para a montagem.

O capacitor C2 de desacoplamento da fonte é opcional.



CI-1 – 4093 – circuito integrado CMOS

LED1, LED2 – LEDs comuns de qualquer cor

R1 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo

Rx – ver texto – resistor de 1/8 W conforme tensão de alimentação

P1 – 2,2 M Ω – trimpot

C1 – 220 nF a 470 nF – capacitor cerâmico ou de poliéster

C2 – 100 µF – capacitor eletrolítico

Diversos:

Placa de circuito impresso, fios, solda, etc.
