Se bem que este circuito indique lâmpadas incandescentes como cargas, podem ser usados LEDs de alta potência com uma corrente até uns 2 A, sem problemas.
Neste caso, os resistores em série com os LEDs devem ser calculados de acordo com a corrente desejada. Para uma corrente de 500 mA, por exemplo, use resistores de 33 Ω x 1 W.
O circuito consiste num oscilador de relaxação com um transistor unijunção, que não é um componente atual, e um biestável com dois SCRs.
Dependendo da carga, pode ser necessário alterar os valores dos capacitores que formam C4.
Este componente é um capacitor despolarizado que pode ser obtido com dois capacitores eletrolíticos comuns.
A frequências das piscadas da lâmpada são determinadas por C1, que pode ter uma boa faixa de valores e pelo ajuste do potenciômetro.
Uma aplicação interessante para este circuito é na sinalização de portas de garagens, pois as lâmpadas piscam alternadamente.

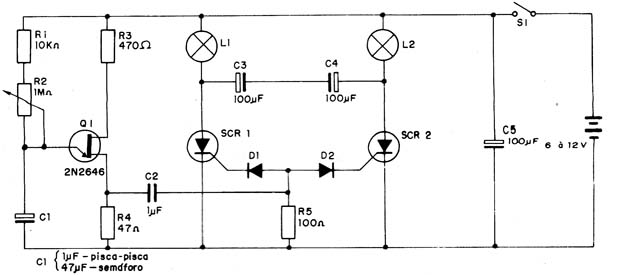

Na figura 1 temos o diagrama completo do sinalizador.

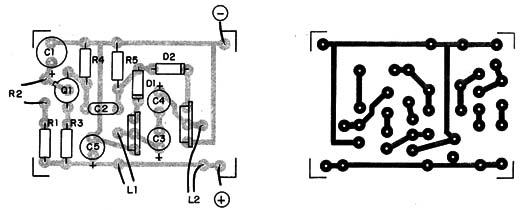

A montagem pode ser feita numa pequena placa de circuito impresso que é mostrada na figura 2.
Para correntes intensas pode ser necessário dotar os SCRs de dissipadores de calor.
Q1 – 2N2646 – transistor unijunção
SCR1, SCR2 – MCR106 para 50 V ou equivalente
R1 – 10 kΩ x 1/8 W – resistor (marrom, preto, laranja)
R2 – 100 kΩ a 1 Mohm – potenciômetro
R3 – 470 Ω x 1/8 W – (amarelo, violeta, marrom)
R4 – 47 ohm x 1/8 – resistor – (amarelo, violeta, preto)
R5 – 100 Ω x 1/8 W – (marrom, preto, marrom)
C1 – 1 µFou 47 µF – capacitor eletrolítico (ver texto)
C2 – 1 µF- capacitor de poliéster
C3, C4 – 100 µF capacitor eletrolítico
C5 – 100 µF à 470 µF – capacitor eletrolítico
S1 – Interruptor simples
D1, D2 – 1N4148 ou equivalente
L1, L2 – lâmpada (ver texto)
Diversos: Ponte de terminais ou placa de circuito impresso, caixa para montagem, soquetes para lâmpadas, etc.
