Este circuito faz com que um relé acione seus contatos quando luz incide no LDR.
Poderemos usá-lo como alarme ou em automatismos, por exemplo, o acionamento de uma porta automática com o acendimento de uma luz no local.
O potenciômetro serve como ajuste de sensibilidade.
Para maior diretividade e sensibilidade o LDR pode ser instalado num tubinho com uma lente.
A alimentação pode ser feita com tensões de 6 ou 12 V conforme o relé usado.
Recomendamos tipos de 50 ou 100 mA e a corrente de contato depende do que se deseja controlar na saída.

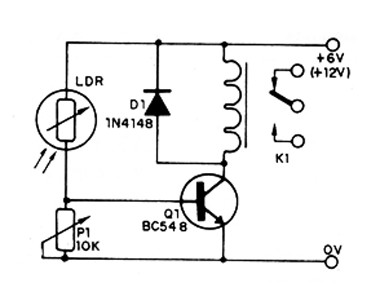

Na figura 1 temos o diagrama completo do aparelho.

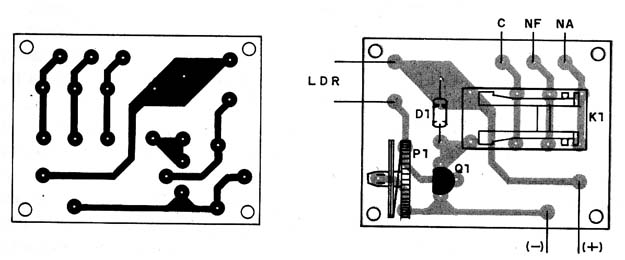

A placa de circuito impresso foi projetada para receber relés com base DIL, mas pode ser alterada para outros tipos de relé.
Essa placa é mostrada na figura 2.
Q1 – BC548 ou equivalente – transistor de uso geral NPN
D1 – 1N4148 – diodo de uso geral
LDR – LDR comum
P1 -10k – potenciômetro
K1 - Relé de 6 ou 12 V até 100 mA
Diversos: placa de circuito impresso, fios, solda, etc.
