Este circuito pode ser usado como um alarme de passagem, ou para o acionamento automático de um sistema de iluminação ao anoitecer (interruptor crepuscular).

A sensibilidade do circuito é ajustada em P1.

O sensor, um LDR comum, deve ser colocado num tubinho que aponte para uma fonte de luz de modo que, ao ser interrompido o feixe, ocorra o acionamento do relé.

A fonte pode ser de 6 ou 12 V conforme o relé usado.

Tipos até 100 mA com corrente de contato de acordo com a carga podem ser usados.

Na figura 1 temos o diagrama completo do relé de sombra.



Figura 1 – diagrama do relé de sombra
Figura 1 – diagrama do relé de sombra

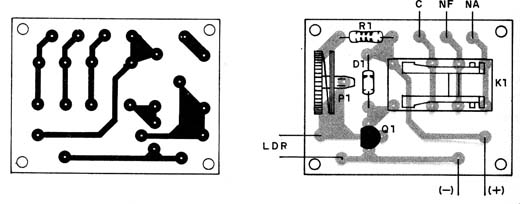

A placa de circuito impresso mostrada na figura 2 foi projetada para relés com soquete DIL.

Esta placa pode ser alterada para outros tipos de relé.



Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Q1 – BC548 ou equivalente – transistor de uso geral NPN

D1 – 1N4148 – diodo de uso geral

R1 - 4k7 – resistor (amarelo, violeta, vermelho)

LDR – LDR comum

P1 -10k – potenciômetro

K1 - Relé de 6 ou 12 V até 100 mA

Diversos: placa de circuito impresso, fios, solda, etc.
