Este circuito faz com que um relé acione seus contatos quando luz incide no LDR.

Poderemos usá-lo como alarme ou em automatismos, por exemplo, o acionamento de uma porta automática com o acendimento de uma luz no local.

O potenciômetro serve como ajuste de sensibilidade.

Para maior diretividade e sensibilidade o LDR pode ser instalado num tubinho com uma lente.

A alimentação pode ser feita com tensões de 6 ou 12 V conforme o relé usado.

Recomendamos tipos de 50 ou 100 mA e a corrente de contato depende do que se deseja controlar na saída.

Na figura 1 temos o diagrama completo do aparelho.

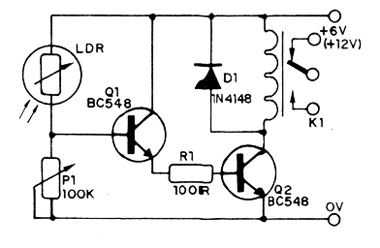

Figura 1 – diagrama do relé de luz
Figura 1 – diagrama do relé de luz



A placa de circuito impresso foi projetada para receber relés com base DIL, mas pode ser alterada para outros tipos de relé.

Essa placa é mostrada na figura 2.

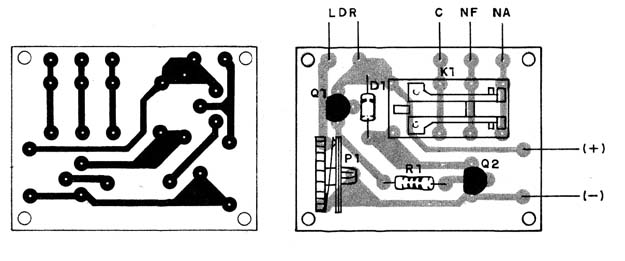

Figura 2 – Placa de circuito para a montagem
Figura 2 – Placa de circuito para a montagem



:

Q1, Q2 – BC548 ou equivalente – transistores de uso geral NPN

D1 – 1N4148 – diodo de uso geral

LDR – LDR comum

P1 -100 k – potenciômetro

R1 -100 R – resistor – marrom, preto, marrom

K1 - Relé de 6 ou 12 V até 100 mA

Diversos: placa de circuito impresso, fios, solda, etc.
