Neste circuito o LDR e P1 podem ser trocados de posição para que o circuito seja acionado com luz ou sombra.
A sensibilidade é grande e ajustada no potenciômetro.
O LDR deve ser instalado num tubinho opaco com uma lente convergente para maior sensibilidade.
A alimentação pode ser feita com tensões de 6 a 12 V conforme o relé que deve ter bobina de 100 mA, no máximo.
O amplificador operacional indicado é o 741, mas equivalentes e até mesmo um comparador como o LM339 pode ser usado.

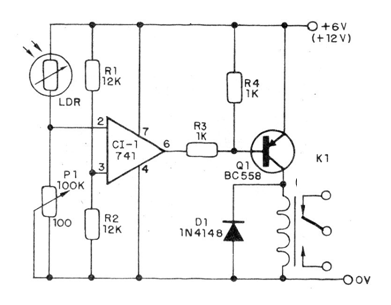

Na figura 1 temos o circuito completo do aparelho.
A placa, mostrada na figura 2, prevê o uso de relês com base DIL, mas pode ser modificada para receber outros tipos de relé.
CI-1 – 741 – amplificador operacional
Q1 – BC558 – transistor PNP de uso geral
D1 – 1N4148 – diodo de uso geral
LDR - LDR redondo comum
P1 – 100k – potenciômetro
R1, R2 – 12k – resistores – marrom, vermelho, laranja
R3 – 1k – resistor – marrom, preto, vermelho
K1- Relé de 6 ou 12 V
Diversos:
Placa de circuito impresso, fios, solda, fonte de alimentação ou pilhas.
