Se você tem um equipamento portátil que opera com 6 V e pretende usá-lo no carro ou ligá-lo a uma bateria de 12 V, ou ainda fonte fixa de 12 V, este conversor pode ser útil. Ele converte os 12 V de uma saída qualquer em 6 V com corrente até 1 A.

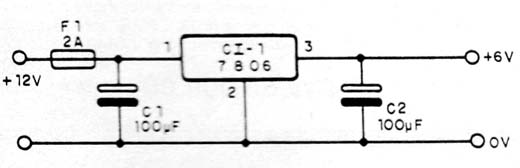

A base do circuito é um único circuito integrado regulador de tensão que fornecerá exatamente os 6 V que você precisa mesmo que a entrada varie de 9 a 15 V. Na figura 1 temos o diagrama completo do conversor.

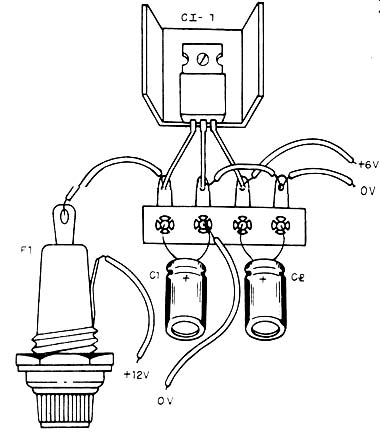

Na figura 2 temos o aspecto real de montagem usando uma ponte de terminais. O circuito integrado deverá ser dotado de um dissipador de calor.
CI-1 - 7806 - circuito integrado regulador de tensão
F1- 2 A- fusível
C1, C2 - 100 µF x 16 V- capacitores eletrolíticos
Diversos: ponte de terminais, suporte para o fusível, radiador de calor para o CI, fios, solda, etc.
