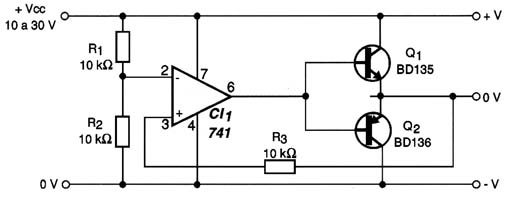

Com o circuito mostrado na figura 1 é possível converter uma fonte comum em uma fonte simétrica.
Os transistores são de média potência de uso geral admitindo uma corrente máxima de saída da ordem de 500 mA.
A tensão máxima de entrada depende do amplificador operacional. Uma entrada de 12 V, por exemplo resultará em uma fonte simétrica de 6 + 6 V.
Os transistores de potência devem ser montados em radiadores de calor.

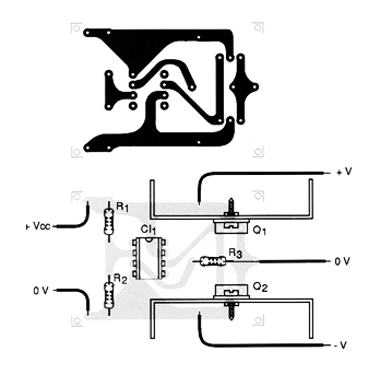

Na figura 2 temos uma sugestão de placa de circuito impresso.
Esteja atento para os terminais dos transistores usados pois existem equivalentes com disposições diferentes das indicadas.
CI-1 - 741 - circuito integrado - amplificador operacional
Q1 - BD135 ou equivalente - transistor NPN de média potência
Q2 - BD136 ou equivalente - transistor PNP de média potência
R1, R2, R3 - 10 kΩ x 1/8 W - resistores (marrom, preto, laranja)
Diversos: placa de circuito impresso, radiadores de calor, fios, solda, etc.
