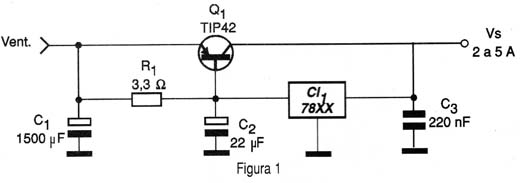

Com a configuração da figura 1 é possível aumentar a corrente de saída de uma fonte com regulador 78XX para correntes na faixa de 2 a 5 ampères.
O transistor deve ser montado em excelente dissipador de calor e a tensão de entrada deve ser entre 2 e 5 V maior que a tensão desejada na saída.
O circuito integrado também deve ser montado num radiador de calor. As trilhas da placa de circuito impresso devem ter larguras compatíveis com a intensidade da corrente que vai ser conduzida.

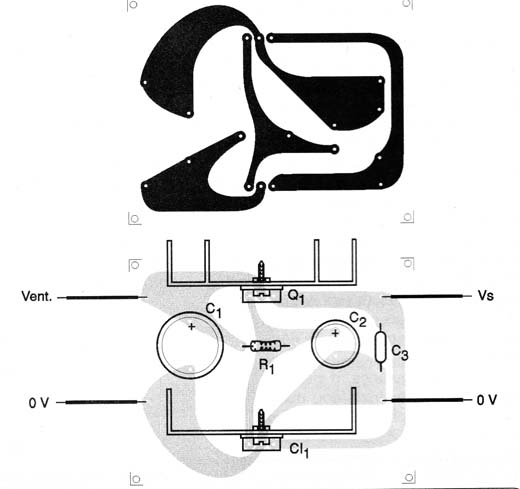

A placa de circuito impresso para a montagem desse regulador reforçado (booster) é sugerida na figura 2.
Q1 - TIP42 - Transistor PNP de potência
CI1 - 78XX - circuito integrado regulador de tensão (7805, 7806, 7812, etc.)
R1 - 3,3 Ω x 1 W - resistor de fio
C1 - 1 500 µF x 16 V - capacitor eletrolítico
C2 - 2,2 µF x 16 V - capacitor eletrolítico
C3 - 220 nF - capacitor cerâmico ou poliéster
Diversos: placa de circuito impresso, radiadores de calor, fios, solda, etc.
