Da mesma forma que podemos regular a tensão no ramo positivo do circuito, podemos ter a regulagem negativa.
Para essa finalidade, podemos contar com os circuitos integrados da série 79xx, onde o xx pode variar de 05 a 15 indicando, tensões de 5 a 15 V.

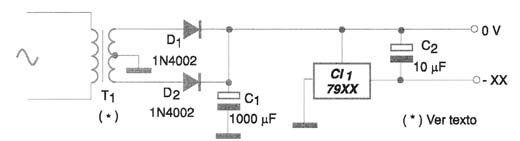

Na figura 1 temos o circuito completo de uma fonte negativa de tensão, usando um CI da série 79xx.
É preciso observar que a disposição dos terminais nos CIs 79xx é diferente dos CIs 78xx.

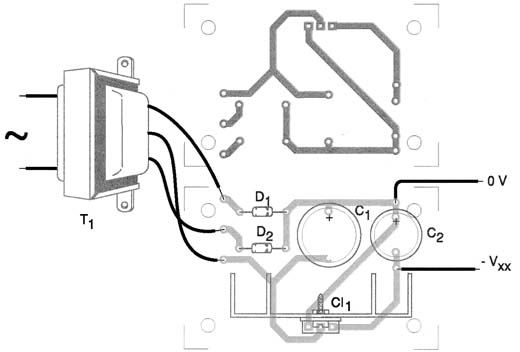

A placa de circuito impresso para a montagem dessa fonte é mostrada na figura 2.
O circuito integrado deve ser dotado de um radiador de calor apropriado e o capacitor de desacoplamento de saída pode ter valores diferentes do indicado, conforme o fabricante do CI.
O transformador deve ter um enrolamento secundário com uma tensão de pelo menos 2 V a mais do que a tensão que se deseja na saída da fonte, ou seja, a tensão do regulador utilizado.
CI-1 - 79xx - circuito integrado regulador de tensão negativa
D1, D2 - 1N4002 - diodos retificadores
T1 - Transformador - ver texto
C1 - 1 000 µF - capacitor eletrolítico
C2 - 10 µF x 16 V - capacitor eletrolítico
F1 - 500 mA - fusível
Diversos:
Placa de circuito impresso, radiador de calor para o circuito integrado, soquete para o fusível, cabo de força, fios, solda, etc.
