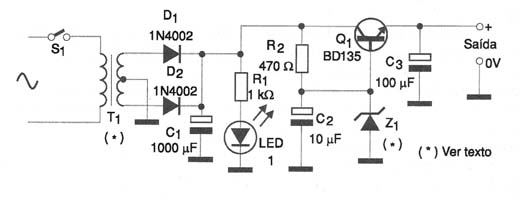

Na figura 1 apresentamos um circuito extremamente simples de uma fonte de tensão regulada por diodo zener.
Dependendo do transistor usado podemos obter correntes de até alguns ampères de saída.
Observamos que o diodo zener deve ter uma tensão de 0,6 V a mais do que a tensão desejada na saída, já que existe uma queda de tensão dessa ordem na junção base-emissor do transistor.
A potência dissipada pelo transistor, que deve ser montado num bom radiador de calor será dada pelo produto da diferença entre a tensão de entrada e saída, pela corrente drenada pela carga.
A dissipação do diodo zener é função do ganho do transistor, devendo ser determinada a corrente nesse componente e multiplicada pela sua tensão.

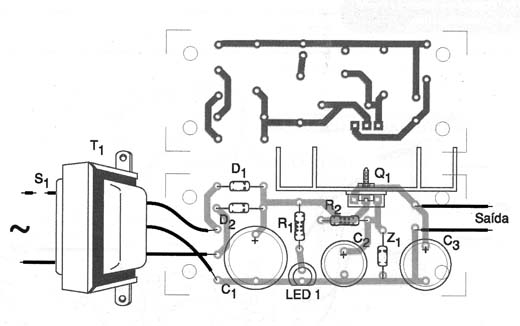

Na figura 2 temos uma sugestão de placa de circuito impresso para a implementação dessa fonte.
Aplicações típicas desta fonte estão na alimentação de pequenos dispositivos de baixas tensões (entre 3 e 12 V) que precisem de correntes até 1 A aproximadamente.
Q1 - BD135 ou equivalente - transistor NPN de uso geral
D1, D2 - 1N4002 - diodos retificadores
Z1 - Diodo zener de 3,6 a 12,6 V x 400 mW ou 1 W - ver texto
LED1 - LED vermelho comum (opcional)
R1 - 1 k Ω x 1/8 W - resistor
R2 - 470 Ω x 1/2 W - resistor
C1 - 1 000 µF x 25 V - capacitor eletrolítico
C2 - 10 µF x 16 V - capacitor eletrolítico
C3 - 100 µF x 16 V - capacitor eletrolítico
T1 - Transformador com primário de acordo com a rede local e secundário conforme tensão desejada na saída - ver texto
Diversos:
Placa de circuito impresso, radiador de calor para o transistor, fios, solda, etc.
