Um dos circuitos reguladores de tensão mais tradicionais, bastante antigo, mas ainda em uso freqüente até mesmo em equipamentos fabricados hoje, é o regulador de tensão "723".
Se o leitor precisa de uma boa fonte regulada para a bancada, o circuito com o 723 é uma boa sugestão.
Esse circuito integrado possui uma série de recursos que, com alguns componentes externos permite a elaboração de eficientes fontes de alimentação numa ampla faixa de correntes e tensões.

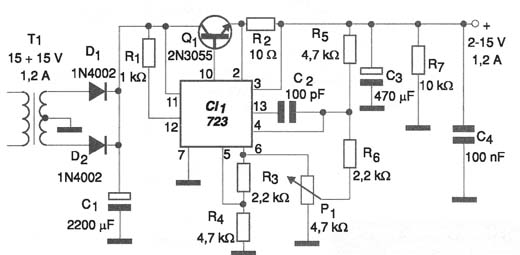

Na figura 1 temos uma fonte de alimentação típica de alta corrente usando esse circuito integrado como base.
As características dessa fonte de alimentação são:
* Tensão de saída ajustável entre 2 e 15 V
* Corrente máxima de saída 1,2 A
Conforme podemos ver, o transistor 2N3055, que deve ser dotado de dissipador de calor faz o controle da corrente principal, sendo a tensão fornecida como referência pelo circuito integrado 723.

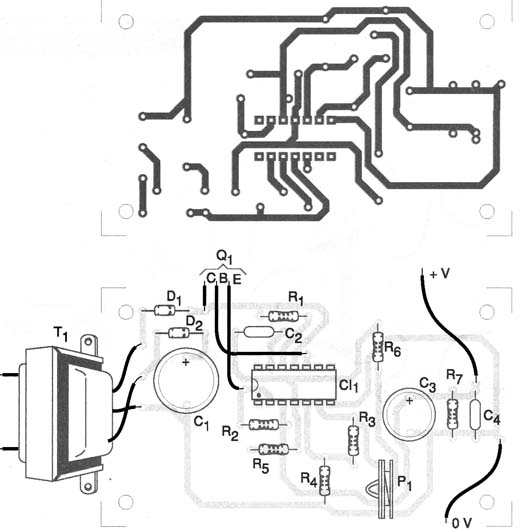

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem dessa fonte de alimentação.
O secundário do transformador deve fornecer uma tensão de 15 + 15 V com 1,2 A e primário de acordo com a rede de energia.
Para a filtragem, o capacitor C1 deve ter uma tensão de trabalho de pelo menos 25 V.
CI-1 - LM723 - circuito integrado regulador de tensão
Q1 - 2N3055 - transistor NPN de potência
D1, D2 - 1N4002 - diodos retificadores
T1 - transformador - 15 + 15 V x 1,2 A
F1 - 1 A - fusível
R1 - 1 k Ω x 1/8 W - resistor
R2 - 10 Ω 5 W - resistor de fio
R3, R6 - 2,2 k Ω x 1/8 W - resistor
R4, R5 - 4,7 k Ω x 1/8 W - resistor
R7 - 10 k Ω x 1/8 W - resistor
P1 - 4,7 k Ω - trimpot
C1 - 2 200 µF x 25 V - capacitor eletrolitico
C2 - 100 pF - capacitor cerâmico
C3 - 470 µF x 16 V - capacitor eletrolítico
C4 - 100 nF- capacitor cerâmico
Diversos:
Placa de circuito impresso, radiador de calor para Q1, fios, solda, cabo de força, caixa para montagem, etc.
