Na maioria dos circuitos em que são utilizados amplificadores operacionais necessita-se de uma tensão positiva e de uma tensão negativa para a alimentação.
Essas tensões são obtidas de uma fonte simétrica ou fonte de duas tensões, sendo uma positiva e outra negativa.

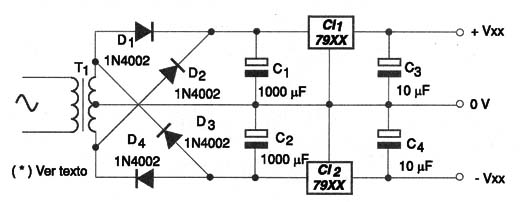

Na figura 1 temos um circuito de fonte de alimentação de 6 a 15 V, dependendo apenas do transformador e do circuito integrado regulador usado.
Na verdade, o que temos é uma fonte que combina os dois circuitos anteriores, num único tendo uma referência única de terra.

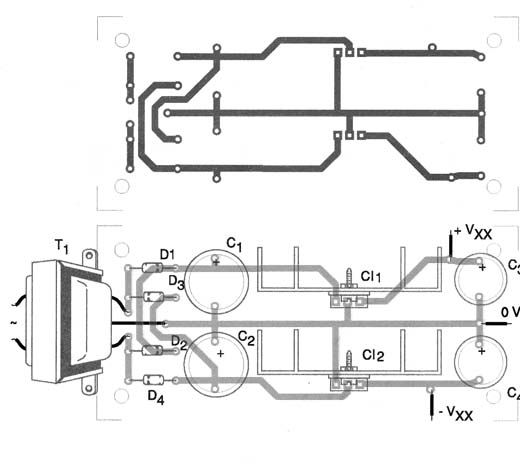

A placa de circuito impresso para a montagem dessa fonte é mostrada na figura 2.
O transformador deve ter um secundário com uma tensão com aproximadamente 2 volts a mais a tensão que se deseja na saída da fonte simétrica. Por exemplo, para uma fonte de 12 + 12 V, usar um transformador de 15 + 15 V.
A corrente máxima dessa fonte é 1 A e justamente deve ser essa a corrente máxima do secundário do transformador usado.
Os circuitos integrados reguladores de tensão deverão ser montados em radiadores de calor.
CI-1 – 78xx – circuito integrado regulador de tensão
CI-2 – 79xx – circuito integrado regulador de tensão
D1, D2, D3, D4 – 1N4002 – diodos retificadores
C1, C2 – 1 000 µF – capacitores eletrolíticos
C3, C4 – 10 µF – capacitores eletrolíticos
T1 – Transformador – ver texto
F1 – 500 mA – fusível
Diversos:
Placa de circuito impresso, radiadores de calor para os circuitos integrados, cabo de força, soquete para o fusível, fios, solda, etc.
