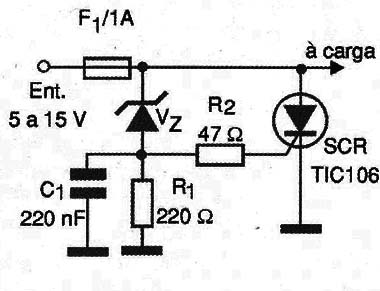

O circuito mostrado na figura 1 é uma proteção do tipo “Crow Bar” em que o disparo ultra rápido de um SCR quando a tensão de referência Vz é ultrapassada causa a abertura do fusível.

Esta ação rápida de interrupção do circuito pode ser importante nos casos em que temos um aumento lento da corrente em caso de problemas, o que pode levar os componentes mais frágeis a queima. Vz é um zener de 400 mW ou mais e o SCR TIC106 não precisa de radiador de calor já que o tempo de condução deste componente é muito pequeno.

O capacitor C1 evita o disparo do circuito com transientes. A idéia vale para correntes acima de 1 A, caso em que SCRs de maior corrente devem ser usados.

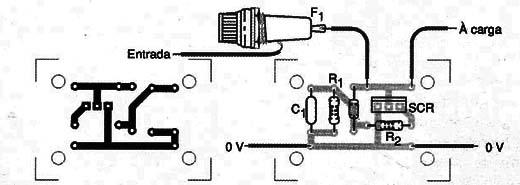

Na figura 2 temos a sugestão de placa de circuito impresso na qual pode ser implementada esta simples solução prática.








SCR – TIC106 ou equivalente – diodo controlado de silício

Vz – Diodo zener de 1,9 a 12 V x 400 mW

R1 – 220 Ω x 1/8 W – resistor

R2 – 47 Ω x 1/8 W – resistor

C1 – 220 nF – capacitor de poliéster ou cerâmico

F1 – Fusível de 1 A

Diversos:

Placa de circuito impresso, suporte para fusível, fios, solda, etc.
