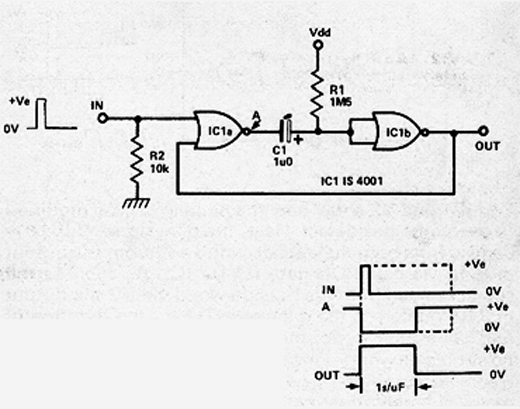

Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de monestável utilizando duas portas de um circuito integrado 4001. Neste circuito o disparo é feito pelo nível alto na entrada. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito. Na seção de circuitos simulados também temos esta configuração em operação. Finalmente, na seção de matemática para eletrônica temos as fórmulas para calcular a frequência deste circuito. A alimentação pode ser feita por tensões de 5 a 15 V.
