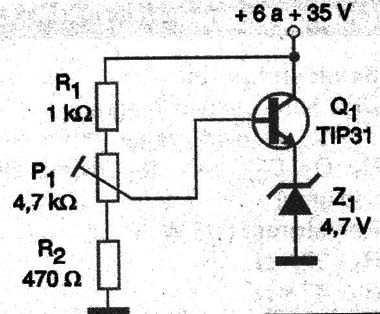

A finalidade do circuito apresentado na figura 1 é simular um diodo zener de potência cuja tensão pode ser ajustada no trimpot entre aproximadamente 1,5 V acima da tensão do zener usado como referência e um pouco abaixo da tensão de entrada.
Utilidades:
Obter uma tensão zener para experimentação ou uso dispensando um diodo zener comum.
Obter um zener de potência sem a necessidade do componente real.
Na reparação de fontes e outros circuitos que usem um diodo zener que não está disponível.
Detalhes Construtivos:

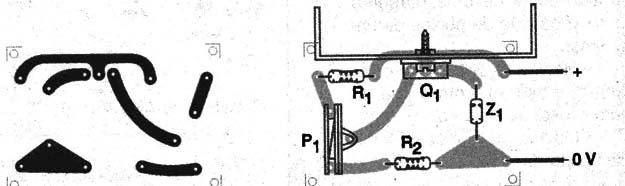

O circuito pode ser implementado facilmente numa pequena placa de circuito impresso com o padrão mostrado na figura 2.
O transistor deve ser dotado de um radiador de calor e a corrente máxima estará determinada pela dissipação do diodo Z1.
O ajuste da tensão será feito no trimpot.
Outros valores de zener podem ser usados para ampliar a faixa de tensões de referência que pode ser obtida.
Semicondutores:
Q1 - TIP31 - transistor NPN de potência
Z1 - 4,7 V x 1 W - diodo zener
Resistores: ( 1/8 W. 5 %)
R1 - 1 k Ω
R2 - 470 Ω
P1 - 4,7 k Ω - trimpot
Diversos:
Placa de circuito impresso, radiador de calor, fios, solda, etc.
