Esta fonte simples de baixa tensão não regulada pode ser usada para alimentar seus projetos experimentais que precisam de 6 a 8 V com correntes até uns 100 mA. O circuito pode até aproveitar componentes de sucata.

Descrevemos a montagem de uma fonte simples experimental para projetos que possam ser alimentados por tensões de 6 a 8 V.

O circuito é de uma fonte não regulada simples, servindo para os projetos menos críticos que admitem uma certa gama de tensões, sem a necessidade de regulagem.

Na figura 1 temos o diagrama completo da fonte.

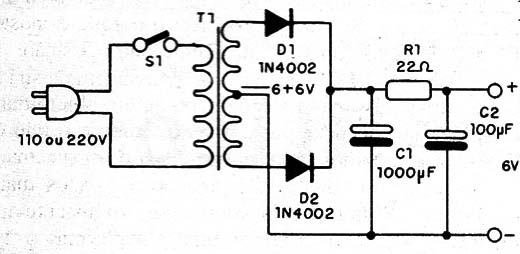

  Figura 1 – Diagrama completo da fonte
Figura 1 – Diagrama completo da fonte



Por se tratar de projeto muito simples, ele pode ser elaborado com base numa pequena ponte de terminais, mas nada impede que o leitor elabore uma placa de circuito impresso.

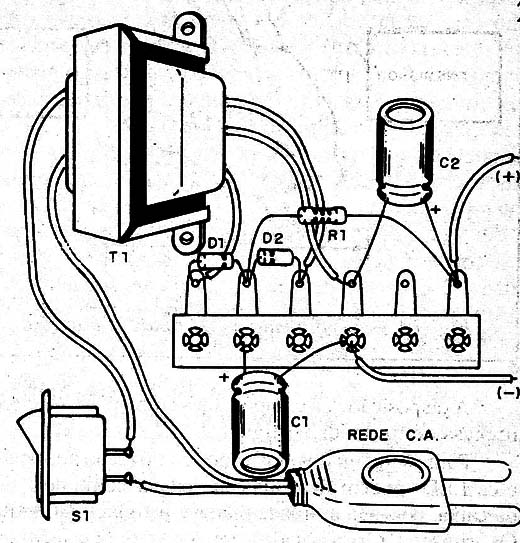

   Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais



O transformador pode ter correntes de 200 a 600 mA e tensão de secundário de 4,5 + 4,5 V ou 6 + 6 V.

Na montagem, observe a polaridade dos diodos e dos capacitores eletrolíticos.

Os capacitores têm tensão de trabalho de 12 V ou mais.

D1, D2 – 1N4002 ou 1N4004 – diodos retificadores

T1 – Transformador com primário conforme a rede local – ver texto

S1 – Interruptor simples

F1 – 500 mA – fusível

R1 – 22 Ω x 2 W – resistor – vermelho, vermelho, preto

C1, C2 – 1 000 µF – capacitores eletrolíticos – 12 V ou mais

Diversos:

Cabo de força, ponte de terminais, fios, solda, caixa para montagem, garras vermelha e preta para a saída, etc.
