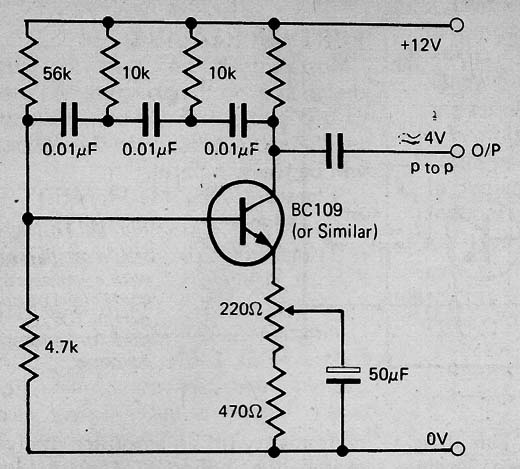

Na figura temos a configuração tradicional de um oscilador de deslocamento de fase que produz um sinal senoidal em torno de 1 1 kHz. O transistor pode ser o BC549 ou qualquer equivalente. O trimpot ajusta o melhor ponto de oscilação. O capacitor de 50 µF pode ser substituído por um de 47 µF. Veja na seção de matemática para eletrônica como calcular os componentes para outras frequências.
