Neste tipo de oscilador emprega-se uma rede RC para deslocar a fase do sinal de realimentação de 180 graus de modo que ele possa ser aplicado à entrada inversora e assim manter as oscilações.

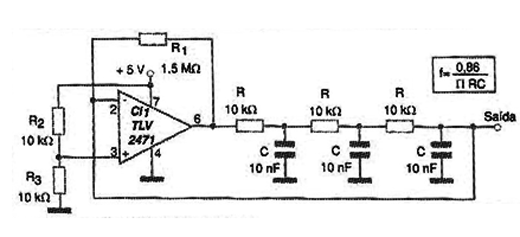

O circuito mostrado na figura 1 usa um amplificador operacional com transistores de efeito de campo e opera em torno de 1 kHz. A frequência é dada na fórmula junto ao próprio diagrama.
Observe que, graças ao uso de uma rede de referência na entrada não inversora, que fixa a tensão neste ponto em 2,5 V, não é preciso usar fonte simétrica e o circuito pode ser alimentado com apenas 5 V.
O sinal gerado é senoidal de boa qualidade para outras frequências recomenda-se recalcular C, mantendo R em 10 k Ω.

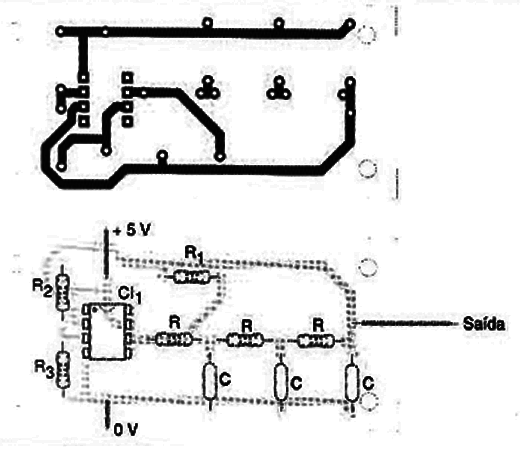

Uma placa de circuito impresso para a montagem deste oscilador é sugerida na figura 2.
Observe que o sinal também pode ser retirado da saída do operacional, mas deve ser observada a carga a ser utilizada para que ela não carregue o circuito, impedindo as oscilações ou deformando o sinal.
CI-1 – TLV2471 ou outro amplificador operacional com FET na entrada
R – 10 kΩ x 1/8 W – resistores
C - 10 nF – capacitores
R1 – 1,5 MΩ x 1/8 W – resistor
R2, R3 – 10 kΩ x 1/8 W – resistores
Diversos:
Placa de circuito impresso, fonte de alimentação simples, fios, solda, etc.
