Este oscilador pode produzir um sinal de alta frequência na faixa de 20 MHz a 150 MHz, dependendo apenas da bobina usada e do capacitor C2. Diversas são as aplicações possíveis como, por exemplo, em transmissores de controle remoto, injetores de sinais ou microfones sem fio.

O circuito tem apenas um transistor cuja frequência de oscilação é determinada por L1 e CV. Podemos ter diversas bobinas conforme a faixa de frequências desejada, como mostra a tabela abaixo:

20 MHz a 50 MHz - 9 espiras de fio 24 - C2 = 47 pF

50 MHz a 80 MHz - 6 espiras de fio 24 - C2 = 39 pF

80 MHz a 110 MHz - 4 espiras de fio 24 - C2 = 10 pF

110 MHz a 150 MHz- 2 espiras de fio 24 - C2 = 2,7 pF

C2 deve ser cerâmico e a alimentação é feita com 4 pilhas pequenas ou ainda uma bateria de 9 V.Os resistores são de1/8 W.

Para utilizar o aparelho e verificar se há oscilação usando como monitor um radio de FM ou ainda que sintonize a faixa desejada. O ajuste da frequência é em CV.

Lembramos que somente a portadora é ouvida na forma de um chiado quando sintonizamos a frequência deste oscilador, pois não há modulação.

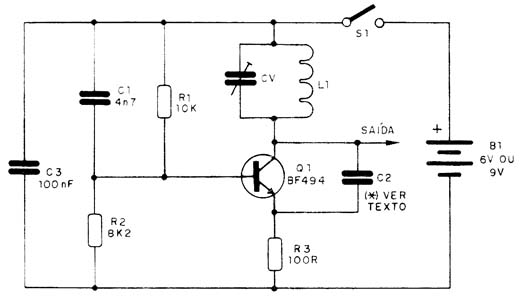

Figura 1
Figura 1

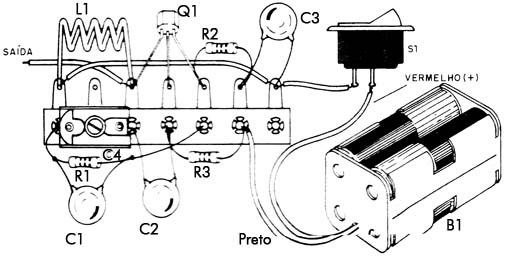

Figura 2
Figura 2





Q1 - BF494 ou equivalente - transistor de RF

L1 - Bobina- ver texto

CV- trimmer de 2-20 pF ou próximo disso

C1 - 4,7 nF - capacitor cerâmico

C2 - ver texto

C3 - 100 nF - capacitor cerâmico

R1- 10 k ? - resistor (marrom, preto, laranja)

R2 - 8k2 - resistor (cinza, vermelho, vermelho)

R3 - 100 ? - resistor (marrom, preto, marrom)

S1- Interruptor simples

B1 - 6 ou 9 V - pilhas ou bateria

Diversos:

Ponte de terminais, suporte de pilha ou conector de bateria, fios, solda, etc.
