Este circuito gera um sinal de 3 a 10 MHz, podendo ser usado como base para um transmissor experimental de ondas curtas. O circuito serve ainda como injetor de sinais.
O que temos é basicamente um oscilador Hartley onde a frequência é determinada por L1 e CV. No capacitor CV fazemos o ajuste da frequência. A faixa vai depender da bobina que pode ter de 20 +20 espiras de fio 28 num bastão de ferrite até 30 +30 espiras.
O capacitor variável pode ser obtido em velhos rádios de ondas médias e a alimentação do circuito pode ser feita com tensões de 3 a 6 V obtida de pilhas ou fonte ou ainda uma bateria de 9 V.
A modulação do sinal pode ser feita aplicando-se um sinal de áudio na base do transistor, por exemplo, um microfone cerâmico. Uma antena ligada ao coletor do transmissor possibilita a transmissão dos sinais a um receptor situado a alguns metros de distância.

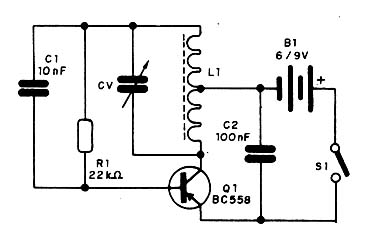

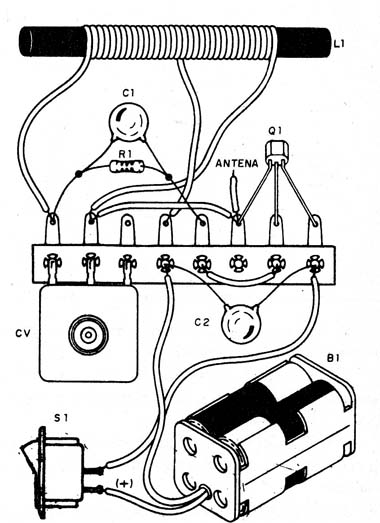

O circuito é mostrado na figura 1 e a montagem em ponte de terminais na figura 2.
R1- 22 k ? - resistor - vermelho, vermelho, laranja
C1- 10 nF - capacitor cerâmico
C2- 100 nF - capacitor cerâmico
CV - capacitor variável- ver texto
B1- 3 a 6 V - 2 ou 4 pilhas ou bateria de 9 V
S1- Interruptor simples
L1 - Bobina - ver texto
Diversos:
Ponte de terminais, suporte de pilhas, bastão de ferrite, botão para o variável, fios, solda, etc.
