Este simples aparelho faz com que uma lâmpada acenda depois de um tempo que pode ser ajustado entre alguns segundos e mais de meia hora.
Podemos usá-lo como temporizador para fixação de tempo para banho de placas de circuito impresso, partidas de xadrez, tempo de resposta de questionários em escolas ou empresas e em muitas outras aplicações semelhantes.
O circuito é alimentado com uma tensão de 12 V que pode ser obtida de fonte ou bateria. A indicação do tempo é feita através de uma lâmpada, mas ela pode ser substituída por um relé ou um buzzer.

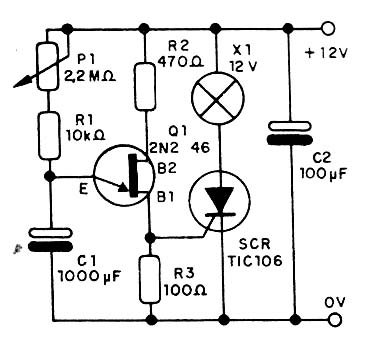

Na figura 1 temos o diagrama completo do aparelho que tem por base um transistor unijunção e um SCR. P1 faz o ajuste do tempo.
Para rearmar o circuito após a temporização é preciso desligar sua alimentação por um instante.

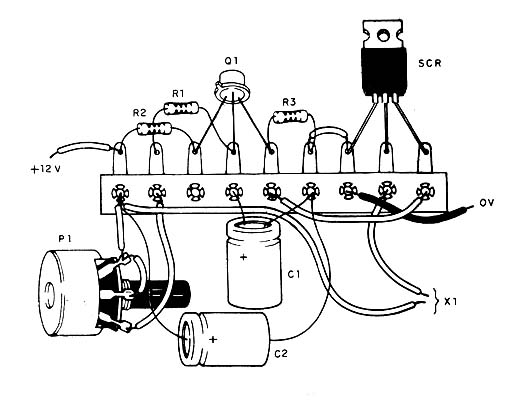

Na figura 2 temos a montagem do circuito numa ponte de terminais.
O SCR não precisa de radiador de calor e uma escala de tempos pode ser agregada ao potenciômetro. O conjunto pode ser montado numa pequena caixa plástica.
Q1 - 2N2646 - transistor unijunção
SCR - TIC106 - diodo controlado de silício - qualquer tensão
X1 - 12 V - lâmpada de 100 a 500 mA
C1- 1 000 µF a 2 200 µF- capacitor eletrolítico para 16 V ou mais
C2 - 100 µF x 16 V- capacitor eletrolítico
R1 - 10 k Ω x 1/8 W- resistor - marrom, preto, laranja
R2 - 470 Ω x 1/8 W- resistor - amarelo, violeta, marrom
R3 - 100 Ω x 1/8 W - resistor - marrom, preto, marrom
Diversos:
Fonte de alimentação, ponte de terminais, fios, solda, caixa para montagem, etc.
