Um único circuito integrado é a base deste oscilador que pode fornecer um potente sinal de áudio diretamente a um alto-falante. Podemos até usá-lo como base para alarmes, sistemas de aviso ou ainda para a prática de telegrafia, substituindo S1 por um manipulador. A frequência poderá ser modificada através dos capacitores C1, C2 e C3.

A alimentação de 9 V pode ser obtida de fonte ou pilhas, já que uma pequena bateria de 9 V esgotaria rapidamente dado o consumo, próximo de 1 W. O alto falante deve ter bom rendimento e instalado numa pequena caixa acústica para se obter som com maior intensidade.

Na figura 1 temos o diagrama completo do oscilador e na figura 2 uma placa de circuito impresso para sua montagem.

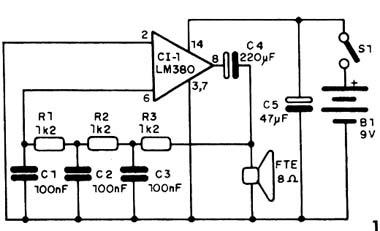

Figura 1 - Diagrama do oscilador
Figura 1 - Diagrama do oscilador

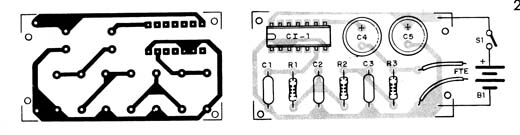

Figura 2 - Placa de circuito impresso
Figura 2 - Placa de circuito impresso



CI-1 - LM380 - circuito integrado

S1 - Interruptor simples

B1 - 9 V- fonte ou pilhas

FTE - 8 Ω x 10 cm - alto-falante

R1, R2, R3 - 12 k Ω x 1/8 W - resistores - marrom, vermelho, laranja

C1, C2, C3 -100 nF - capacitores cerâmicos ou poliéster

C4 - 220 µF x 12 - capacitor eletrolítico

C5 - 47 µF x 12 V ou mais - capacitor eletrolítico

Diversos: placa de circuito impresso, fonte, fios, solda, etc.
