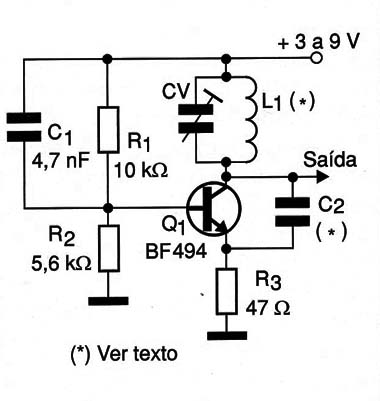

Com o circuito apresentado na figura 1 podemos gerar sinais na faixa de 30 a 150 MHz, o que pode ser muito útil no teste e ajuste de receptores, na determinação de sensibilidade à interferências nessa faixa por parte de equipamentos de telecomunicações ou ainda num pequeno link de dados para a faixa de VHF.










A modulação, se necessária, pode ser feita aplicando-se o sinal modulante na base ou emissor do transistor, conforme sua amplitude.

A freqüência de operação depende da bobina que pode ser enrolada com fio esmaltado de 18 a 22 AWG em forma de 1 cm de diâmetro sem núcleo conforme a seguinte tabela:

Faixa de Freqüências Número de Espiras C2
30 – 50 MHz 7 a 10 22 pF
50 a 80 MHz 4 a 6 10 pF
80 a 120 MHz 3 a 4 4,7 pF
120 a 150 MHz 1 a 2 1 a 2 pF



Observe que o valor de C2 também depende da faixa de freqüências.

O transistor pode ser o BF494 ou equivalentes e todos os capacitores devem ser cerâmicos de boa qualidade. Para o ajuste fino de freqüências o trimmer pode ter valores entre 5 e 20 pF de capacitância máxima.

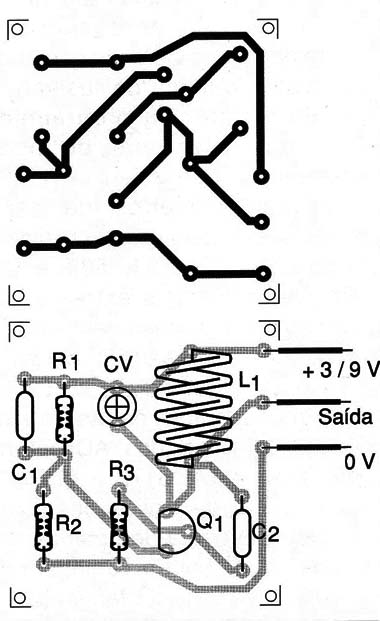

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem desse circuito.










Q1 – BF494 ou equivalente – transistor NPN de RF

R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

R2 – 5,6 k Ω x 1/8 W – resistor – verde, azul, vermelho

R3 – 47 Ω x 1/8 W – resistor – amarelo, violeta, preto

C1 – 4,7 nF – capacitor cerâmico

C2 – 1 a 10 pF – ver texto

CV – trimmer de 5 a 20 pF de capacitância máxima

L1 – Bobina – ver texto

Diversos:

Placa de circuito impresso, fios, solda, etc.
