Este circuito excita diretamente um pequeno alto-falante, produzindo um som cuja frequência é ajustada pelo potenciômetro.

Podemos usá-lo em demonstrações, nas aulas de acústica para ensinar a diferença entre sons graves e agudos, ou ainda como parte de um circuito de alarme.

Trata-se de um oscilador de áudio bastante simples que faz uso de um único transistor unijunção.

Pela sua simplicidade e volume produzido num pequeno alto-falante, trata-se mais de uma montagem experimental do que para algum uso prático.

Podemos trocar o alto-falante por um resistor de 22 Ω e ligar esta saída a um amplificador ou mesmo transdutor cerâmico, obtendo-se então maior potência de saída.



Q1 - 2N2646 - transistor unijunção

P1 - 1 M Ω - potenciômetro

B1 - 6 V ou 9 V - 4 pilhas ou bateria

R1 - 10 k Ω - resistor (marrom, preto, laranja)

R2 - 470 Ω - resistor (amarelo, violeta, marrom)

C1 - 47 nF ou 100 nF - capacitor cerâmico ou poliéster

BZ - transdutor piezoelétrico

R3 - 100 Ω - resistor (marrom, preto, marrom)

FTE - 8 Ω - alto-falante de 5 cm



Diversos: ponte de terminais ou matriz de contatos, suporte para as pilhas, ou conector de bateria, fios, solda, etc.

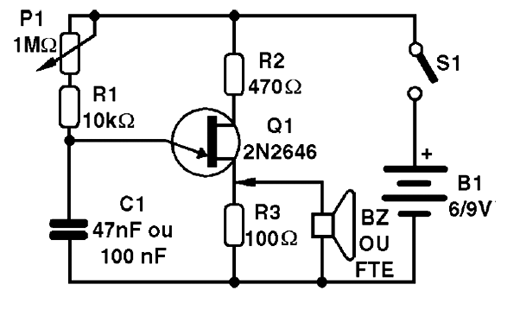

Na figura 1 temos o diagrama completo do nosso oscilador experimental.



Figura 1 – Diagrama completo do oscilador UJT
Figura 1 – Diagrama completo do oscilador UJT

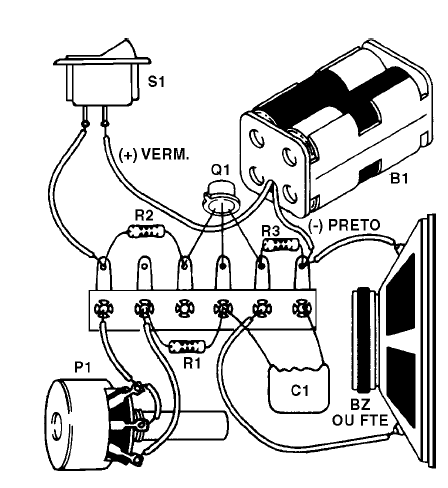

Na figura 2 temos a montagem experimental feita com base numa ponte de terminais isolados.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais





Observe o pequeno ressalto no invólucro do transistor unijunção que serve de referência para seu posicionamento.

Na figura 3 temos a montagem feita numa matriz de contatos.



Figura 3 – Montagem em matriz de contatos
Figura 3 – Montagem em matriz de contatos





Para usar o circuito é simples: basta ligar a alimentação e ajustar a freqüência do som produzido no potenciômetro.

Observe que ao girarmos o cursor do potenciômetro, diminuindo a sua resistência, a freqüência do oscilador aumenta, tornando o som mais agudo.

Altere o valor do capacitor para obter outras frequências.

Se usar valores pequenos, o circuito pode alcançar a faixa dos ultrassons, caso em que um pequeno tweeter piezoelétrico pode realizar sua reprodução para diversos experimentos.







Na Prática

A observação sobre a necessidade de se ter um posicionamento correto do transistor unijunção é muito importante para os leitores que pretendem se tornar técnicos eletrônicos.

De fato, uma boa parte dos componentes eletrônicos é do tipo polarizado, ou seja, têm posição certa para a montagem.

Ressaltos, marcas, pintas e outros recursos são usados para mostrar o modo como o componente deve ser posicionado. Na troca de qualquer componente de um computador ou periférico, o técnico deve estar atento a este detalhe.





Q1 e Q2 - 2N2646 - transistores unijunção

P1 e P2 - 100 k Ω - potenciômetros

P3 - 22 k Ω - potenciômetro

R1 e R2 - 10 k Ω - resistores (marrom, preto,laranja)

R3 e R4 - 470 Ω - resistores (amarelo, violeta, marrom)

R5 e R6 - 100 Ω - resistores (marrom, preto, marrom)

C1 - 47 nF - capacitor cerâmico ou poliéster

C2 - 10 µF - capacitor eletrolítico para 16V ou mais

C3 - 10 nF - capacitor cerâmico ou poliéster

B1 - 9 V - bateria ou fonte de alimentação externa

S1 - Interruptor simples



Diversos: Matriz de contatos ou ainda placa universal, suporte para a bateria, botões para os potenciômetros, caixa para montagem, fios, etc.
