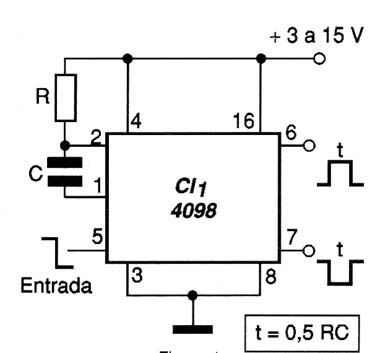

O circuito da figura 1 utiliza um 4098 CMOS na configuração monoestável fornecendo uma saída normal e uma saída complementar.
O tempo em que a saída permanece no estado ativo depende de R e de C, conforme fórmula junto ao diagrama.
A alimentação pode ser feita com tensões entre 3 e 15 V e o consumo sem carga é muito baixo, da ordem de 0,5 mA com alimentação de 10 V. A entrada é ativada quando levada por um instante ao nível baixo.
O resistor pode ter valores na faixa de 1 k a 1 M Ω enquanto que o capacitor pode ter valores na faixa de 100 pF a 1000 µF.

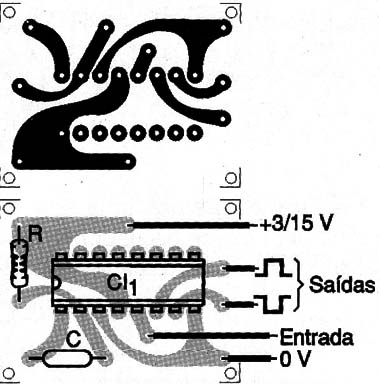

Na figura 2 temos uma sugestão de placa de circuito impresso que utiliza apenas um dos monoestáveis disponíveis na configuração.
A outra metade do circuito integrado pode ser usada em configuração equivalente.
CI-1 - 4098 - circuito integrado CMOS
R - resistor - ver texto
C - capacitor - ver texto
Diversos: placa de circuito impresso, fios, solda, etc.
