Este transmissor experimental pode ser utilizado em demonstrações ou como trabalho escolar, apresentando um alcance que chega a mais de 100 metros dependendo da sensibilidade do receptor e da antena utilizada.
Descrevemos a montagem de um simples oscilador Hartley de RF que, ligado a uma antena transmite seus sinais para um rádio de ondas médias colocado nas proximidades.
A bobina pode ser modificada para transmissão na faixa de ondas curtas até uns 15 MHz.
A alimentação deve vir de fonte ou pilhas grandes, pois o consumo do circuito é algo elevado, pela potência do sinal que geral
L1 consiste em 80 espiras de fio 28 ou próximo num bastão de ferrite de 1 cm de diâmetro e de 12 a 20 cm de comprimento.
L2 consiste em 12 a 15 espiras do mesmo fio ao lado de L1, conforme mostra a figura em que damos o aspecto da montagem.

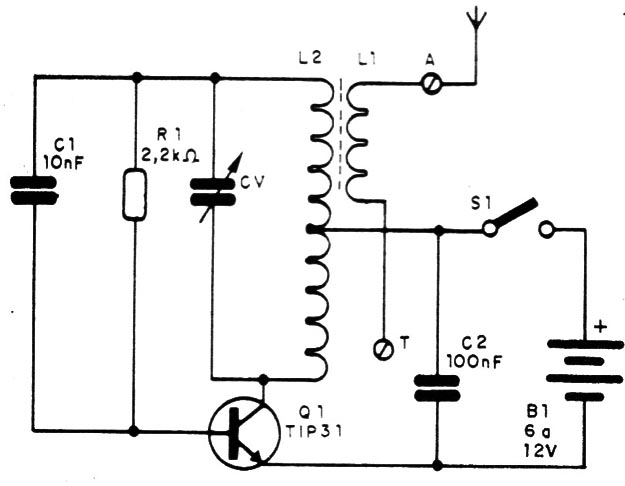

Na figura 1 temos o diagrama completo do transmissor.

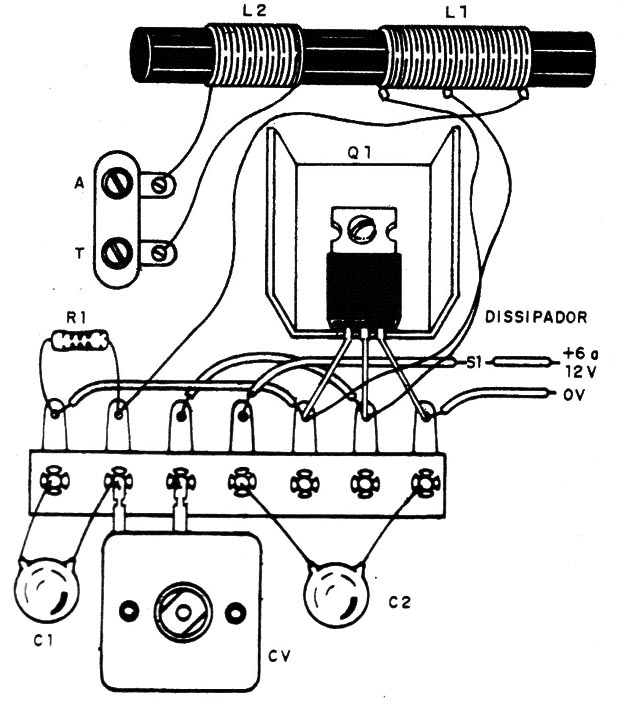

A montagem pode ser feita numa pequena ponte de terminas, conforme mostra a figura 2.
O capacitor CV pode ser obtido de qualquer rádio de ondas médias.
A antena consiste num pedaço de fio de 2 a 12 metros de comprimento, esticado.
Os capacitores devem ser cerâmicos e o resistor é de 1/8 W.
O manipulador (S1) pode ser improvisado com chapinhas de metal.
Q1 – TIP31- transistor NPN de potência
L1, L2 - Bobinas – ver texto
S1 – Manipulador – ver texto
B1 – 6 a 12 V – fonte ou bateria
R1 – 2k2 – resistor – vermelho, vermelho, vermelho
C1- 10 nF – capacitor cerâmico
C2- 100 nF – capacitor cerâmico
CV – capacitor variável – ver texto
Diversos:
Radiador para o transistor, antena, fios, solda, etc.
