Este pequeno rádio experimental, muito simples, capta bem as estações locais da faixa de ondas médias. A reprodução é num pequeno alto-falante e a alimentação pode ser feita por duas ou quatro pilhas pequenas.
Se bem que as transmissões de ondas médias devam terminar em breve, ainda existem muitas estações operando nesta faixa, principalmente nas pequenas cidades.
O receptor que descrevemos tem finalidade tanto didática como recreativa, podendo aproveitar componentes de sucata.
Trata-se de montagem ideal para um curso de iniciação à eletrônica.

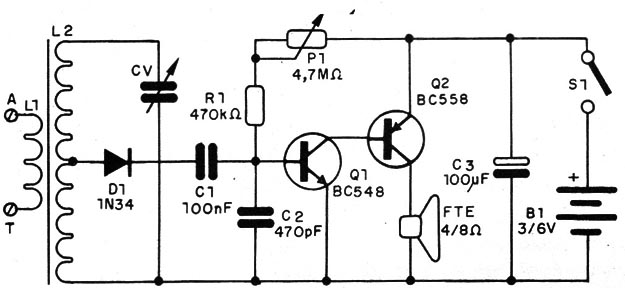

Na figura 1 temos o diagrama completo do receptor de dois transistores para a faixa de ondas médias.
Como se trata de montagem didática sugerimos o uso de uma ponte de terminais, se bem que uma versão em matriz de contatos também possa ser adotada.

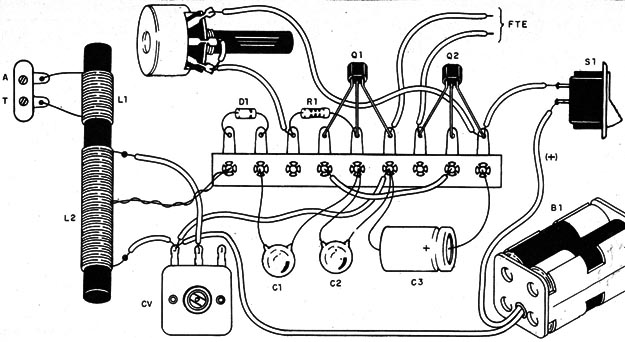

A disposição dos componentes para o caso da ponte de terminais é mostrada na figura 2.
A bobina é enrolada num bastão de ferrite que pode ser aproveitado de um velho rádio transistorizado fora de uso.
L1 consta de 20 espiras de fio esmaltado 28 a 30 e L2 de 30+70 espiras do mesmo fio, como mostra a figura.
O capacitor variável pode ser aproveitado de um rádio fora de uso, assim como o pequeno alto-falante e até alguns outros componentes.
Os resistores são de 1/8 W com qualquer tolerância e os capacitores conforme a lista de material.
Para testar, liga uma antena (pedaço de fio de 2 a 5 metros) e a conexão a terra, ajustando CV e P1 para a melhor recepção.
Q1 – BC548 – transistor NPN de uso geral
Q2 – BC558 – transistor PNP de uso geral
D1 – 1N34 ou equivalente – diodo de germânio
L1, L2 – Bobinas – ver texto
CV – capacitor variável – ver texto
S1 – Interruptor simples
B1 – 3 ou 6 V – 2 ou 4 pilhas pequenas
FTE – 4 ou 8 Ω – alto-falante pequeno
P1 – 4M7 Ω – potenciômetro
R1 – 470 k Ω – resistor – amarelo, violeta, amarelo
C1 – 100 nF – capacitor cerâmico
C2 – 470 pF – capacitor cerâmico
C3 – 100 µF x 6 V ou mais – capacitor eletrolítico
Diversos:
Ponte de terminais, caixa para montagem, suporte de pilhas, fios, solda, etc.
