Este pequeno rádio experimental, muito simples, capta bem as estações locais da faixa de ondas médias e até mesmo estações mais fracas com o uso de uma boa antena. A reprodução é num pequeno alto-falante e a alimentação pode ser feita por duas ou quatro pilhas pequenas.
Se bem que as transmissões de ondas médias devam terminar em breve, ainda existem muitas estações operando nesta faixa, principalmente nas pequenas cidades.
O receptor que descrevemos tem finalidade tanto didática como recreativa, podendo aproveitar componentes de sucata.
Nele temos uma etapa de entrada de excelente ganho com transistor de efeito de campo, aplicando o sinal a uma etapa Darlington de amplificação.
Como o consumo é algo elevado recomendamos o uso de pilhas médias ou então de uma pequena fonte de pelo menos 300 mA.
A fonte pode ter de 6 a 12 V e boa filtragem para que não ocorram roncos.
Trata-se de montagem ideal para um curso de iniciação à eletrônica.

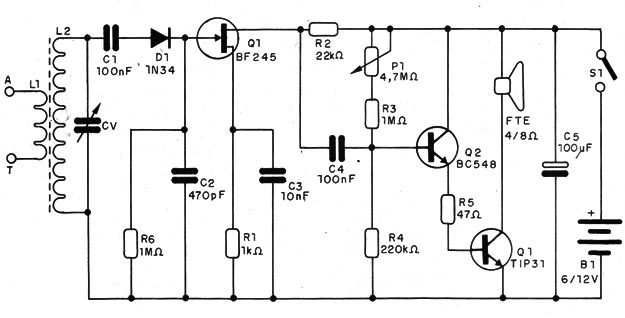

Na figura 1 temos o diagrama completo do receptor de dois transistores para a faixa de ondas médias.
Como se trata de montagem didática sugerimos o uso de uma ponte de terminais, se bem que uma versão em matriz de contatos também possa ser adotada.

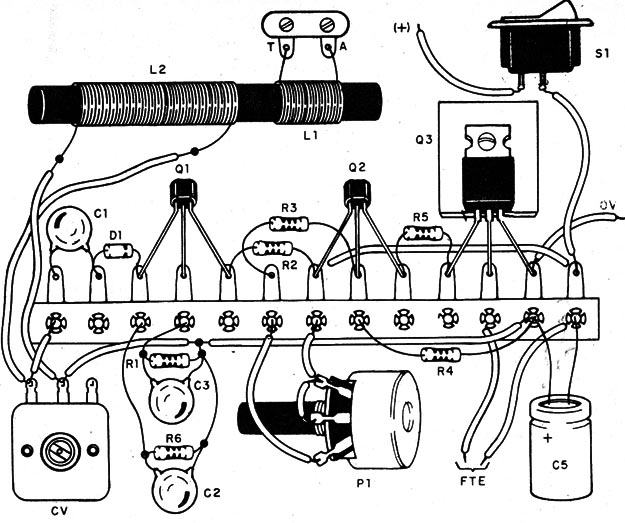

A disposição dos componentes para o caso da ponte de terminais é mostrada na figura 2.
O FET pode ser o BF245 ou equivalentes com a mesma disposição de terminais.
Na montagem, observe as posições dos transistores e a polaridade do diodo.
A bobina é enrolada num bastão de ferrite que pode ser aproveitado de um velho rádio transistorizado fora de uso.
Esta bobina consta de 80 a 100 espiras de fio esmaltado 28 ou 30 AWG ou mesmo fio telefônico rígido.
O capacitor variável pode ser aproveitado de um rádio fora de uso, assim como o pequeno alto-falante e até alguns outros componentes.
Os resistores são de 1/8 W com qualquer tolerância e os capacitores conforme alista e material.
Para testar, liga uma antena (pedaço de fio de 2 a 5 metros) e a conexão a terra, ajustando CV e P1 para a melhor recepção.
Q1 – BF245 – transistor de efeito de campo de junção (JFET)
Q2 – BC548 – transistor NPN de potência
Q3 – TIP31- transistor NPN de potência
D1 – 1N34 ou equivalente – diodo de germânio
L1– Bobina – ver texto
CV – capacitor variável – ver texto
S1 – Interruptor simples
B1 – 6 a 12 V – Pilhas médias ou fonte
FTE – 4 ou 8 Ω – alto-falante de 10 cm ou maior
P1 – 4,7 MΩ – potenciômetro
R1, R3 – 1 kΩ – resistores – marrom, preto, vermelho
R2 – 22 kΩ – resistor – vermelho, vermelho, laranja
R4 - 220 kΩ – resistores – vermelho, vermelho, amarelo
R5 – 47 Ω – resistor – amarelo, violeta, preto
C1, C4 – 100 nF – capacitores cerâmicos
C2 – 470 pF – capacitor cerâmico
C3 – 10 nF – capacitor cerâmico
C5 – 100 µF – capacitor eletrolítico para 16 V ou mais
Diversos:
Ponde de terminais ou matriz de contatos, fonte de alimentação ou pilhas, dissipador de calor para o transistor de potência, fios, solda, etc.
