Rádios transistorizados simples podem ser feitos em infinitas configurações. Apresentamos mais uma, com bom rendimento, excitação de alto-falante e que serve para captar com bom volume as estações locais de ondas médias. Uma pequena antena externa e uma boa ligação à terra se fazem necessárias no caso das estações mais facas. A alimentação é feita com pilhas comuns.
Este circuito utiliza dois transistores que proporcionam excelente amplificação para o sinal detectado, a ponto de ser possível a escuta das estações locais num alto-falante. O circuito ainda incorpora um controle de volume e é bastante simples.
A antena para as estações locais pode ser um pedaço de fio de 2 a 3 metros de comprimento estendido e a ligação à terra pode ser você mesmo, segurando o flo correspondente entre os dedos. Outra possibilidade que melhora o desempenho é aproveitar o pólo neutro da tomada ou fazer a conexão numa torneira ou qualquer objeto de porte de metal em contato com o chão.
A alimentação com pilhas comuns terá grande durabilidade, já que o consumo de corrente do radinho é bastante baixo.
Muitos componentes para esta montagem podem ser aproveitados de sua sucata.
MONTAGEM

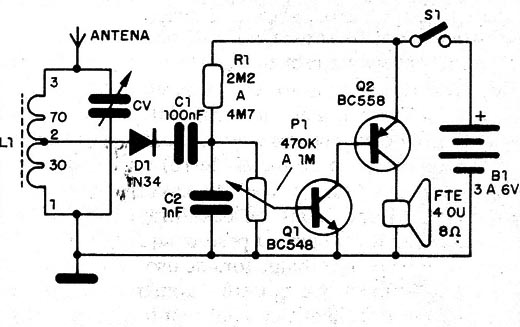

Na figura 1 temos o diagrama do rádio.

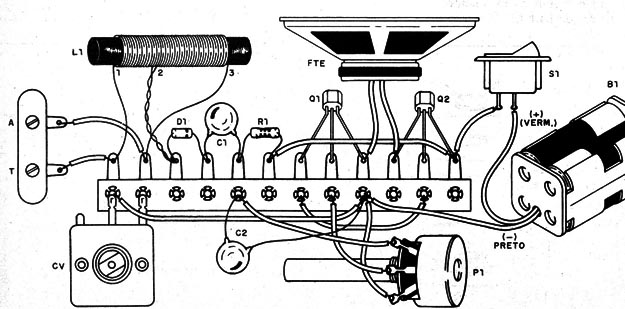

Na figura 2 a sua montagem numa ponte de terminais.
Esta ponte pode ser fixada numa base de madeira ou instalada numa caixa plástica.
A bobina L1 é feita enrolando-se primeiramente 30 voltas de fio e depois mais 70. O fio é o esmaltado de 26 a 30 AWG e o núcleo é um bastão de ferrite de aproximadamente 1 cm de diâmetro e 12 a 30 cm de comprimento.
Os capacitores são cerâmicos ou de poliéster, o diodo de uso geral de germânio e o capacitor de sintonia é um variável retirado de um rádio velho.
O alto-falante pode ser de qualquer tipo, mas os com mais de 1ocm proporcionam maior rendimento.
O potenciômetro de 470 k ou 1 M serve de controle de volume e pode ser de qualquer tipo.
PROVA E USO
Basta fazer a conexão à antena e a terra e depois colocar as pilhas no suporte.
Sintonizando CV deve-se captar as estações locais mais fortes. Se houver dificuldades de sintonizar estações fracas, aumente a antena. Se o variável não cobrir toda a faixa, então deve ser trocado por um de maior capacitância.
Q1 - BC548 ou equivalente - transistor NPN de uso geral
Q2 - BC558 ou equivalente - transistor PNP de uso geral
FTE - alto-falante de 8 Ω
B1 - 3 ou 6 V (2 ou 4 pilhas pequenas)
L1 - bobina de antena (ver texto)
CV - capacitor variável (ver texto)
P1 – 470 k ou 1 M - potenciômetro
C1 – 100 nF a 220 nF - capacitor de poliéster ou cerâmica
C2 - 1nF - capacitor cerâmico ou styroflex
R1 - 2M2 a 4M7 - resistor de 1/8 W
D1 - 1N34 ou equivalente - diodo de germânio a
Diversos: ponte de terminais, bastão de ferrite, suporte para pilhas, caixa para montagem, fio esmaltado 26 AWG, knob para o potenciômetro fios de ligação etc.
